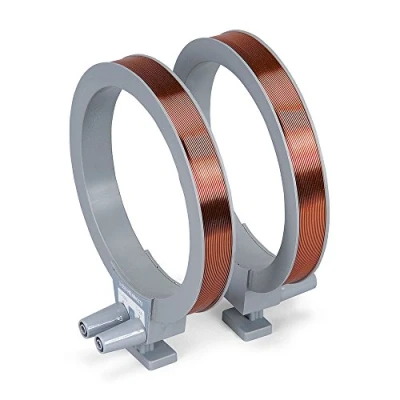

3B Scientific Physik Lehrmittel Helmholtz Spulenpaar S für Experimente mit Elektronenröhren der Serie

Die Helmholtzspulen dienen zur Erzeugung von magnetischen Feldern für Elektronenstrahlablenkungen im Röhrenhalter S (3B Scientific; Art-Nr.: 1014525). Der Röhrenhalter ermöglicht den Aufbau der Spulen in Helmholtz-Geometrie oder in variablem Abstand zur Erzeugung eines sehr homogenen Magnetfeldes senkrecht zur Röhrenachse oder zur Erzeugung eines koaxialen Feldes. Die zwei Luftspulen bestehen aus lackiertem Kupferdraht auf Kunststoff-Spulenkörper. Die Anschlüsse sind gekennzeichnet mit Anfang (A) und Ende (Z) der Wicklung. Windungszahl: je 320; Spulendurchmesser: ca. 136 mm Belastbarkeit I: Dauerbetrieb: je 1,0 A; Kurzzeitbetrieb: je 1,5 A (max. 10 min), je 2,0 A (max. 3 min); Wirkwiderstand: ca. 6 W; Anschluss: über 4-mm-Sicherheitsbuchsen; Magn. Flussdichte B in Helmholtz-Geometrie: B = k * I; mit k = ca. 4,2 mT/A
