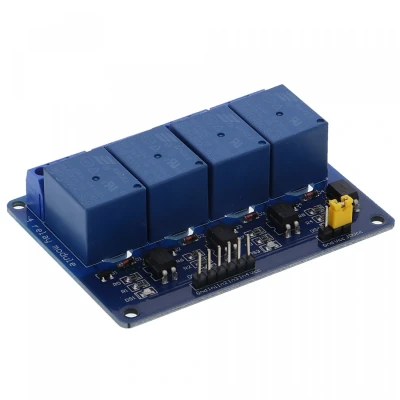

4 Kanal Relais Modul (12V)

Übersicht:4-Kanal Relaismodul für ArduinoStatus LED’s für RelaisstatusBetriebsspannung 12V Das Modul entspricht den internationalen Sicherheitsnormen. Der Steuerbereich und der Lastbereich verfügen über eine Isolationsnut.Doppelseitiges FR-4-Leiterplattendesign, High-End-Chip-Produktionsprozess.Das Relais kann eine Vielzahl von Geräten und Lasten direkt steuern.Es gibt vier normalerweise offene und vier normalerweise geschlossene Kontakte.Modulgröße: 72 x 41 x 18,5 mm.Nettogewicht: 56 gModulschnittstelle:VCC: Positive Stromversorgung (durch die Relaisspannung)GND: Verbinden Sie die negative StromversorgungIN1: 1 Relaismodul SignaltriggerseiteIN2: 2-Wege-Relaismodul SignaltriggerseiteIN3: 3-Wege-Relaismodul SignaltriggerseiteIN4: 4-Wege-Relaismodul SignaltriggerseiteTriggeranforderungen: Wenn das Signal an ein anderes Modul angeschlossen ist, muss es zwischen den beiden Modulen geerdet sein (negative Stromversorgung). Wenn Sie die Stromversorgung teilen, können Sie eine einzelne Signalleitung anschließen.Bedeutung von HIGH und
