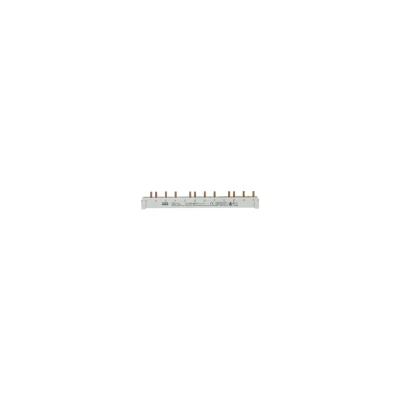

ABB Sammelschiene PS4/12 2CDL240101R1012

Eigenschaften - ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten- Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen) Technische Daten: Anzahl der Phasen: 4Polzahl: 12Geeignet für Anzahl Geräte: 3Teilungsmaß: 17,5 mmQuerschnitt: 10 mm²Länge: 212 mmBreite in Teilungseinheiten: 12Bemessungsdauerstrom Iu: 63 AAusführung des elektrischen Anschlusses: StiftIsoliert: jaBemessungsstoßspannung: 4 kVMax. Bemessungsbetriebsspannung Ue
