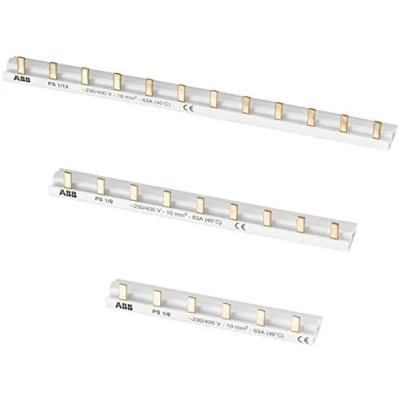

ABB Stotz S&J Sammelschiene PS1/9

Eigenschaften - ABB Phasenschienen ermöglichen die sichere und wirtschaftliche Querverdrahtung von Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen und weiteren modularen Installationsgeräten- Für eine korrekte Phasenschienenauswahl muss Folgendes beachtet werden: Klemmentyp (Doppelklemme oder Käfigklemme), Polzahl der Geräte (1, 2, 3, 4, 1+N oder 3+N), Gerätetyp (Sicherungsautomaten, Fehlerstrom-Schutzeinrichtungen oder modulare Installationsgeräte), Kombinationen der verschiedenen Gerätetypen, Verwendung von Sicherungsautomaten mit rechts und unten angebauten Hilfsschaltern, Phasenschienen-Anschlussquerschnitt (Strombelastbarkeit), Anzahl der Module (Auswahl aus Standard-Phasenschienen oder kürzbaren Phasenschienen) Technische Daten: Anzahl der Phasen: 1Polzahl: 9Geeignet für Anzahl Geräte: 9Teilungsmaß: 17,5 mmQuerschnitt: 10 mm²Länge: 158 mmBemessungsdauerstrom Iu: 63 AAusführung des elektrischen Anschlusses: StiftIsoliert: JaBemessungsstoßspannung: 4,5 kVBedingter Bemessungskurzschlussstrom Iq: 25 kAMax. Bemessungsbet

ABB Stotz S&J Sammelschiene PS 1/9 Sammelschiene ABB Stotz S&J 2CDL210001R1009 PS 1/9
