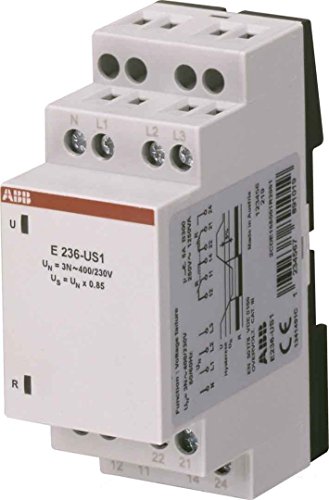

ABB Unterspannungsrelais E236 US1 (2CDE165000R2001)

Eigenschaften - Die grüne LED leuchtet, wenn die Speisespannung angelegt ist- Wenn jede Phasenspannung 195 V übersteigt (US1) oder den voreingestellten Schwellwert (US2) mit Bezug auf den Neutralleiter einschließlich der Hysterese beim Einschalten des Gerätes übersteigt, schaltet das Relais sofort in die Arbeitsstellung- Die gelbe LED leuchtet- Wenn zumindest eine Phasenspannung unter den Schwellwert fällt, geht das Relais wieder in seine normale Position und die gelbe LED erlischt- Falls auch Phase 2 ausfällt, erlischt auch die grüne LED.- Der Neutralleiter muss verbunden werden! Technische Daten: Bemessungsspannung: 250 VBemessungsfrequenz: 50..60 HzAngegebener Messbereich: 3N, 400/230 VMax. Schaltleistung: 1250 VAAuslöseverzögerung: 100 msMax. elektrische Schalthäufigkeit: 60 c/minSpannungsart: ACMontageart: DIN-SchieneBreite in Teilungseinheiten: 2Einbauhöhe: 87 mmSchutzart (IP): IP20 Bitte beachten Sie: Dekoration nicht im Lieferumfang enthalten. Technische Daten: Bemessungsspannung: 250 VBemessungsfrequenz: 50..60 HzAnge

Die grüne LED leuchtet wenn die Speisespannung angelegt ist Wenn jede Phasenspannung 195 V übersteigt (US1) oder den voreingestellten Schwellwert (US2) mit Bezug auf den Neutral- leiter einschließlich der Hysterese beim Einschalten des Gerätes übersteigt schaltet das Relais sofort in die Arbeitsstellung Die gelbe LED leuchtet Wenn zumindest eine Phasenspannung unter den Schwellwert fällt geht das Relais wieder in seine normale Position und die gelbe LED erlischt Falls auch Phase 2 ausfällt erlischt auch die grüne LED
