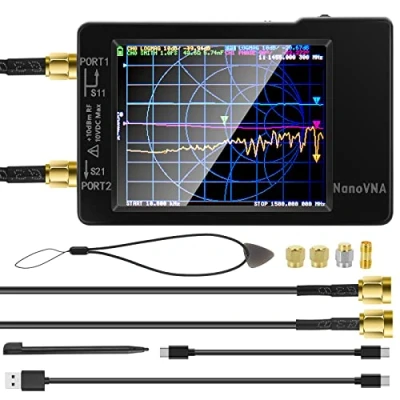

[Aktualisiert] AURSINC NanoVNA H Vektor Netzwerkanalysator 10KHz 1,5GHz Neueste HW Version 3.6 MF HF VHF UHF Antennenanalysator zur Messung von S Parametern, Spannung, Stehwellenverhältnis, Phase

Upgradierte NanoVNA-H HW3.7: Der AURSINC NanoVNA-H Vektor-Netzwerkanalysator wurde von Hugen entwickelt, ist winzig und tragbar. Mit der neuesten 3.6-Version verfügt es über einen Messbereich von 9 kHz - 1,5 GHz und einen 2,8-Zoll-LCD-Touchscreen (320 x 240) mit eingebautem 650-mAh-Akku. Es wurde ein ABS-Gehäuse hinzugefügt, das schützend und staubdicht ist. Unterstützt die Zeitbereichsanalysefunktion (TDR) Verbesserter Frequenzalgorithmus: Der verbesserte Frequenzalgorithmus kann die ungerade harmonische Erweiterung von si5351 verwenden, um die Messfrequenz bis zu 1,5 GHz zu unterstützen. Der Direktausgang von SI5351 (50 kHz–300 MHz) bietet > 70 dB Dynamik. Das erweiterte 300–900 MHz-Band liefert > 60 dB, das 900 MHz–1,5 GHz-Band > 40 dB Dynamik Mehrere TX/RX-Funktionen: Die standardmäßige Firmware-Hauptfunktion wird für die Messung der Antennenleistung verwendet. Mit TX/RX-Methode können vollständige S11- und S21-Parameter gemessen werden. Zur Messung von S12/S22 ist eine manuelle Umkabelung des Transceiver-Ports erforderlich. Der CH0-Ausgangspegel bei Grundwellennutzung beträgt +0 dBm für präzisere Reflexionsmessungen PC-Software-Steuerung: Entwickelt mit einer bequemen und einfachen Steuerungsanwendung auf dem PC (NanoVNASaver), können Sie Touchstone (SNP) -Dateien für Radiodesign- und Simulationssoftware herunterladen. Neu gestaltete Leiterplatte, Sie können nanovna mit einem Kabel vom Typ C Typ C an ein Mobiltelefon anschließen. Kompatibel mit den meisten Android-Handys und Windows-PCs Batterieversorgung: Dieser VNA ist batteriebetrieben oder USB-betrieben. Eingebauter 650-mAh-Akku, kann 2 Stunden ununterbrochen arbeiten. Die Produktoberfläche zeigt den Batterieverbrauch an und bietet so ein klares Verständnis des Energiestatus. Eingebauter Micro-SD-Anschluss, unterstützt maximal 32 GB Speicherkarte (nicht im Lieferumfang enthalten) Verpackungsliste: 1x NanoVNA H Host (2,8" Touchscreen), 1x USB Typ-C Datenkabel, 2x 30cm SMA Stecker auf Stecker RG174 RF Kabel, 1x SMA einfaches Kalibrierungskit, 1x SMA Buchse auf Buchse Stecker, 1x USB TypC-TypC Leitung, 1x Touch Plektrum, 1x Stylus Stift. HINWEIS: Unsere nanovna ist nur mit Low-Speed kompatibel und unterstützt vorerst SD-Karten im SPI-Modus
