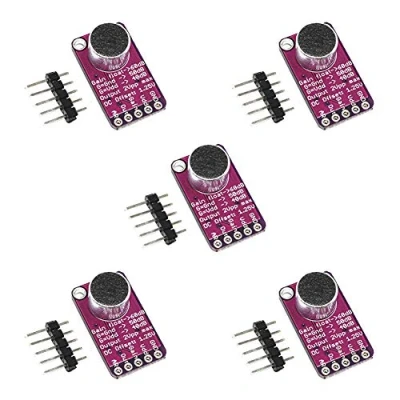

ALMOCN MAX9814 Elektret Mikrofonverstärker mit automatischer Verstärkungsregelung für Arduino, 5 Stück

Der MAX9814 ist ein hochwertiger Mikrofonverstärker mit automatischer Verstärkungsregelung (AGC) und geräuscharmer Mikrofonbias. Das Gerät verfügt über einen rauscharmen Vorverstärker, einen variablen Verstärker (VGA), einen Ausgangsverstärker, einen Mikrofon-Bias-Spannungsgenerator und eine AGC-Steuerschaltung. Ein dreistufiger digitaler Eingang programmiert die Verstärkung des Ausgangsverstärkers. Ein externer Widerstandsteiler steuert den AGC-Schwellenwert und ein einzelner Kondensator programmiert die Angriffs-/Freigabezeiten. Der rauscharme Vorverstärker verfügt über eine feste 12 dB Verstärkung, während sich die VGA-Verstärkung je nach Ausgangsspannung und AGC-Schwelle automatisch von 20 dB bis 0 dB anpasst. Der Ausgangsverstärker bietet wählbare Verstärkungen von 8 dB, 18 dB und 28 dB. Ohne Kompression führt die Kaskade der Verstärker zu einer Gesamtverstärkung von 40 dB, 50 dB oder 60 dB. Das MAX9814 ist im platzsparenden, 14-poligen TDFN-Paket erhältlich. Dieses Gerät ist über den erweiterten Temperaturbereich von -40 °C bis +85 °C spezifiziert. MAX9814: Vereinfachtes Blockdiagramm MAX9814: Vereinfachtes Blockdiagramm vergrößern+ Ein dreistufiger digitaler Eingang programmiert das Verhältnis von Angriffs-zu-Release-Zeit. Die Haltezeit des AGC ist auf 30ms festgelegt. Der geräuscharme Mikrofon-Bias-Spannungsgenerator kann die meisten Elektret-Mikrofone vorspannen.
