Arduino 4 Relays Shield [A000110] Erweiterungsplatine Relais, ideal f�r die Steuerung elektrischer Ger�te, SPS und Automatisierungsprojekte IDE.

4-Kanal-Relaissteuerung: Mit dem Arduino 4-Relaisschild können Sie bis zu 4 unabhängige Relais steuern und so Hochspannungsgeräte (Wechselstrom oder Gleichstrom) mit Ihrem Arduino für Heimautomatisierungs-, Robotik- und Steuerungsanwendungen schalten. 5-V-Steuerspannung: Dieses Schild ist für den Betrieb mit einer Steuerspannung von 5 V ausgelegt und eignet sich perfekt für die direkte Integration mit Arduino-Boards wie Uno, Mega oder Leonardo, um eine nahtlose Kommunikation und Steuerung zu gewährleisten. Hochstromschaltung: Jedes Relais hat eine Nennleistung von 10 A bei 250 V Wechselstrom oder 30 V Gleichstrom und bietet ausreichend Strom zur Steuerung einer Vielzahl von Geräten, einschließlich Lichtern, Motoren, Pumpen und anderen Hochleistungsgeräten. Aus Sicherheitsgründen optisch isoliert: Relais sind optoisoliert, um Ihr Arduino-Board und andere empfindliche elektronische Geräte beim Schalten von Hochleistungslasten vor Spannungsspitzen und elektrischem Rauschen zu schützen. Vollständig kompatibel mit der Arduino IDE: Integrieren Sie das Shield mithilfe der Arduino IDE ganz einfach in Ihre Arduino-Projekte. Mit verfügbaren Bibliotheken und Beispielen können Sie Ihre relaisgesteuerten Systeme schnell zum Laufen bringen.

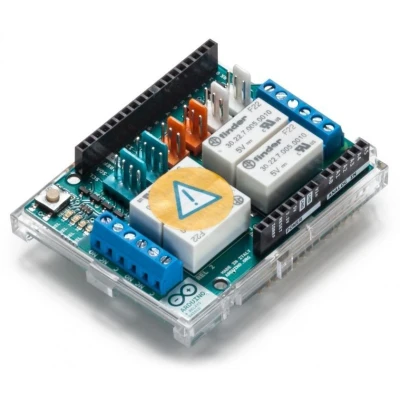

Arduino 4 Relays Shield Das Arduino 4 Relays Shield ist eine Lösung zur Steuerung von Hochleistungslasten, die nicht durch die digitalen IOs von Arduino gesteuert werden können, aufgrund der Strom- und Spannungsgrenzen des Controllers. Das Shield verfügt über vier Relais, jedes Relais bietet 2 Wechslerkontakte (NO und NC); um das Stromlimit jedes Ausgangs zu erhöhen, wurden die 2 Wechslerkontakte parallel geschaltet. Vier LEDs zeigen den Ein/Aus-Zustand jedes Relais an. Merkmale im Überblick Vier Relais mit 2 WechslerkontaktenLEDs zur Anzeige des Ein/Aus-Zustands jedes RelaisTinkerKit Schnittstellen: 2x TWI, 2x OUT, 2x INTechnische Daten Betriebsspannung: 5 VStromverbrauch: 140 mA (mit allen Relais an, etwa 35 mA pro Relais)PCB-Größe: 53 x 68,5 mmGewicht: 0,044 kgProduktcode: A000110Maximaler Laststrom: 2A bei 30 V DCMaximale Lastspannung: 48 VMaximale Schaltleistung: 60 WSonstige DatenVier Befestigungslöcher zur Montage auf einer Oberfläche oder einem GehäuseLieferumfang 1x Arduino 4 Relays ShieldLinks Schaltplan PDFLinks Zum
