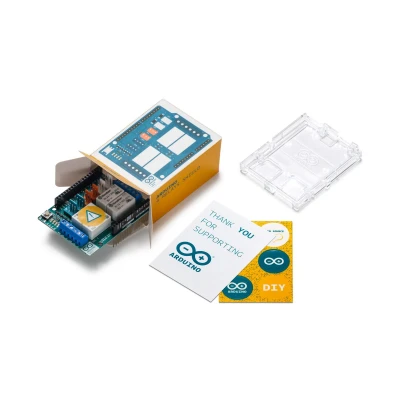

Arduino A000110 Shield 4 Relays Für Uno Mega

Arduino 4 Relays Shield Das Arduino 4 Relays Shield ist eine Lösung zur Steuerung von Hochleistungslasten, die nicht durch die digitalen IOs von Arduino gesteuert werden können, aufgrund der Strom- und Spannungsgrenzen des Controllers. Das Shield verfügt über vier Relais, jedes Relais bietet 2 Wechslerkontakte (NO und NC); um das Stromlimit jedes Ausgangs zu erhöhen, wurden die 2 Wechslerkontakte parallel geschaltet. Vier LEDs zeigen den Ein/Aus-Zustand jedes Relais an. Merkmale im Überblick Vier Relais mit 2 WechslerkontaktenLEDs zur Anzeige des Ein/Aus-Zustands jedes RelaisTinkerKit Schnittstellen: 2x TWI, 2x OUT, 2x INTechnische Daten Betriebsspannung: 5 VStromverbrauch: 140 mA (mit allen Relais an, etwa 35 mA pro Relais)PCB-Größe: 53 x 68,5 mmGewicht: 0,044 kgProduktcode: A000110Maximaler Laststrom: 2A bei 30 V DCMaximale Lastspannung: 48 VMaximale Schaltleistung: 60 WSonstige DatenVier Befestigungslöcher zur Montage auf einer Oberfläche oder einem GehäuseLieferumfang 1x Arduino 4 Relays ShieldLinks Schaltplan PDFLinks Zum
