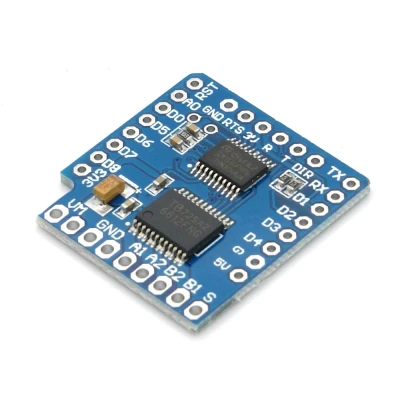

BerryBase TB6612FNG Dual Motortreiber Shield für D1 Mini

Dieses Shield mit TB6612FNG Chipsatz erweitert den D1 Mini um eine Ansteuerung für bis zu 2 Motoren. Eigenschaften I2C-Schnittstellei2C Adresse über Jumper definierbarVersorgungsspannung: VM=15V max.Ausgangsstrom: Iout=1,2A(durchschnittlich) / 3,2A (Spitze)Standby-Steuerung zur EnergieeinsparungCW/CCW/kurze Bremsen/Stopp-Motorsteuerungsarten Lieferung inkl. Stiftleisten Pins 5V: 5V StromversorgungD1: SCLD2: SDARST: ResetGND: Masse Anschlüsse VM: Motorstromversorgung + (max. 15Vdc)GND: Motor-Stromversorgung -A1 A2: Motor AB1 B2: Motor BS: Standby-Steueranschluss (im IO-Modus)Standby-SteuerungsmodusI2C-Modus: Steuerung des TB6612 STBY mit I2C-ProtokollIO-Modus: Steuerung des TB6612 STBY mit S-StiftSchildreset-Moduskurz: Zurücksetzen mit d1 mini (Zurücksetzen beim Einschalten oder Drücken der Reset-Taste des d1 mini)offen: Zurücksetzen über den Pin DTR. I2C Adressen AD1AD0Address--0x2D-x0x2Ex-0X2Fxx0x30(default) (“-” gebrückt, “x” offen)
