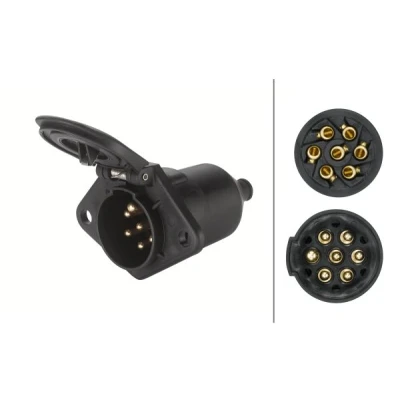

Buchse HELLA 8JB 008 085-001

Dieses Produkt ist eine 7-polige Buchsen-/Steckerverbindung nach ISO 1185 (N-Typ) mit Deckel, vorgesehen für eine Nennspannung von 24 V und eine Belastbarkeit von 15 A. Die Baugruppe besteht aus Kunststoff, hat ein schwarzes Gehäuse und eine Verschraubungsklemme zur Montage. Es bietet eine einfache Montage und erfüllt Erstausrüsterqualität. Die Verbindung verwendet Schraubkontakte und eignet sich für Kabelquerschnitte von 1,5 bis 2,5 mm². Die Abmessungen betragen ca. 108 mm Länge, 67 mm Breite und 67 mm Höhe. Die Baugruppe ist für Betriebstemperaturen von -25 °C bis +75 °C spezifiziert und verwendet eine 7-polige Steckverbindung. Die Abdeckung sowie der Deckel sind integriert, um zusätzlichen Schutz zu bieten. Die Baugruppe entspricht dem N-Typ und ist Bestandteil eines Schraubkontakt-Stecksystems.

Technische Merkmale

• 7-polige Steckverbindung nach ISO 1185 (N-Typ)
• Spannung 24 V, Belastbarkeit 15 A
• Kunststoffgehäuse, Farbe Schwarz, Abdeckung
• Kabelquerschnitt 1,5–2,5 mm², Kabeldurchmesser bis 12 mm
• Abmessungen ca. 108 × 67 × 67 mm
• Schraubkontakt, Montagesart Schraubklemme

Montagehinweis

Montage/Demontage nur durch Fachpersonal durchführen!

Montage/Demontage nur durch Fachpersonal durchführen!
