DeLOCK 88824 Koaxialkabel

Kabel-eshop

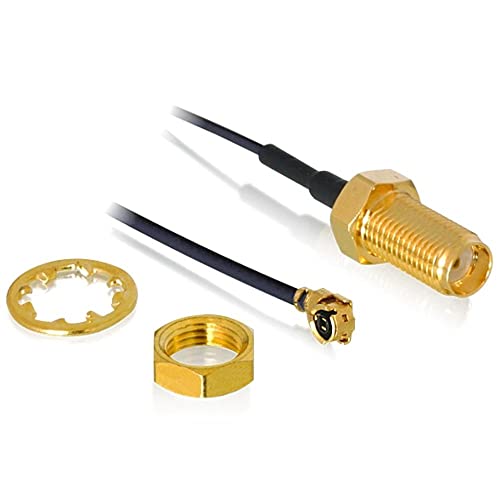

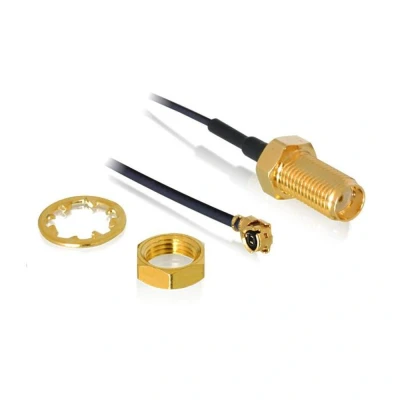

MHF I (w) - SMA (w) Kabel - Micro Coax (1,37 mm) - 50 Ohm Verwenden Sie diesen Adapter, um eine Antenne mit SMA-Stecker mit einem (tragbaren) Gerät mit MHF I Antennenanschluss zu verbinden. Eigenschaften: 50 Ohm Impedanz Micro Coax (1,37 mm) Kabel geeignet für (Panel-)Einbau (inkl. Ring und Mutter) Kupferleiter geschirmtes Kabel vergoldete Kontakte MHF Stecker MHF-Stecker, auch bekannt als Hirose U.FL / W.FL, I-PEX MHF, AMC, HSC oder UMCC Stecker, sind kleine 50-Ohm-RF-Stecker für hohe Frequenzen (bis zu 6 GHz). Diese Stecker wurden von der Hirose Electric Group, I-PEX und anderen entwickelt. MHF-Stecker werden häufig dort eingesetzt, wo der Platz begrenzt ist und ein möglichst kleiner Stecker gewünscht wird. Zum Beispiel in Laptops, Smartphones, Tablets und anderen kleineren Systemen zur Verbindung der Wi-Fi-Antenne. Auch in (tragbaren) Geräten wird dieser Anschluss zur Verbindung der GPS-Antenne verwendet. Der Anschluss ist nicht für häufiges An- und Abstecken ausgelegt, dies ist nur wenige Male möglich, danach ist ein Austausch erforderlich. Der einzusteckende Stecker ist immer weiblich, da der Anschluss am Gerät stets männlich ist. Verschiedene MHF-Steckertypen: MHF I / MHF 1: Höhe = 2,5 mm / Kabel: Micro Coax 0,81 mm, 1,13 mm, 1,32 mm oder 1,37 mm MHF II / MHF 2: Höhe = 2,0 mm / Kabel: Micro Coax 0,81 mm oder 1,13 mm MHF III / MHF 3: Höhe = 1,5 mm / Kabel: Micro Coax 0,81 mm oder 1,13 mm MHF IV / MHF 4: Höhe = 1,2 mm / Kabel: Micro Coax 0,81 mm MHF IV L / MHF 4L: Höhe = 1,4 mm / Kabel: Micro Coax 1,13 mm oder 1,37 mm MHF I (MHF1) Stecker Der MHF I Stecker hat eine Höhe von 2,5 mm. Der MHF I Stecker ist kompatibel mit: Hirose U.FL Stecker U.FL-LP-040 Hirose U.FL Stecker U.FL-LP-068 Hirose U.FL Stecker U.FL-LP-066 Hirose U.FL Stecker U.FL-LP-088 Sunridge MCBG Stecker MCBG#68 Sunridge MCBG Stecker MCBG#59 I-PEX P/N 20278-112R-08 / 0,81 mm Micro Coax (0-6 GHz) I-PEX P/N 20278-112R-13 / 1,13 mm Micro Coax (0-6 GHz) I-PEX P/N 20278-112R-32 / 1,32 mm Micro Coax (0-6 GHz) I-PEX P/N 20278-112R-37 / 1,37 mm Micro Coax (0-6 GHz) MHF II (MHF2) Stecker Der MHF II Stecker hat eine Höhe von 2 mm. Der MHF II Stecker ist kompatibel mit: Hirose U.FL Stecker U.FL-LP(V)-040 Sunridge MCBG2 Stecker MCBG2#68 I-PEX P/N 20311-011R-08 / 0,81 mm Micro Coax (0-6 GHz) I-PEX P/N 20311-011R-08 / 1,13 mm Micro Coax (0-5 GHz) MHF III (MHF3) Stecker Der MHF III Stecker hat eine Höhe von 1,5 mm. Der MHF III Stecker ist kompatibel mit: Hirose W.FL Stecker W.FL-LP-040 Sunridge MCD Stecker MCD#60 / MCD#68 I-PEX P/N 20367-001R / 0,81 mm Micro Coax (0-6 GHz) I-PEX P/N 20367-001R / 1,13 mm Micro Coax (0-5 GHz) MHF IV (MHF4 / MHF 4L) Stecker Der MHF 4 Stecker hat eine Höhe von 1,2 mm (MHF 4) bzw. 1,4 mm (MHF 4L). Der MHF 4 Stecker ist kompatibel mit: Murata HSC Stecker MHXP32 I-PEX P/N 20448-001R-08 / 0,81 mm Micro Coax (0-6 GHz) SMA Stecker Der SMA-Stecker ist ein schraubbarer, kompakter koaxialer RF-Stecker, der in den 1960er Jahren entwickelt wurde und eine Impedanz von 50 Ohm aufweist. Reverse Polarity SMA Stecker Neben Standard-SMA-Steckern gibt es auch Reverse Polarity SMA (RP-SMA) Stecker. Dabei handelt es sich um eine Variante des SMA-Steckers, bei der der innere Pin die Geschlechtsrichtung wechselt. SMA-Stecker sind nicht kompatibel mit RP-SMA Steckern, aber es sind Adapter erhältlich, die diese Umwandlung ermöglichen. Ein (RP-)SMA Anschluss ist häufig an Wi-Fi (Modem-)Routern mit abnehmbarer Antenne zu finden. Insgesamt gibt es 4 SMA-Steckertypen: SMA männlich (Pin innen, Gewinde innen) SMA weiblich (Pin-Eingang innen, Gewinde außen) RP-SMA männlich (Pin-Eingang innen, Gewinde innen) RP-SMA weiblich (Pin innen, Gewinde außen) Spezifikationen MHF I (w) - SMA (w) Kabel - Micro Coax (1,37 mm) - 50 Ohm Stecker: MHF I (weiblich) - SMA (weiblich) Steckerausführung: gewinkelter MHF - gerader SMA Kabeltyp: 20278-112R-37 / Micro Coax (1,37 mm) geeignet für (Panel-)Einbau (inkl. Ring und Mutter) Gewindelänge: 10 mm Leiterart: Kupfer (CU) Impedanz: 50 Ohm Dämpfung pro Meter: 2,5 dB @ 2,4 GHz minimale Biegeradius: 9 mm Kabeldurchmesser: 1,37 mm geschirmtes Kabel vergoldete Kontakte Anwendung: Anschluss von Antennen (z.B. Wi-Fi, GPS etc.) an Notebooks, Smartphones, Tablets und andere kleine (tragbare) Geräte

Amazon

SMA-Buchse zur Montage Kabelfarbe: schwarz Kabeldurchmesser 1,37 mm Kabellänge 350 mm MHF (I-PEX 088 LP) Stecker U. FL (Hirose kompatibel)
