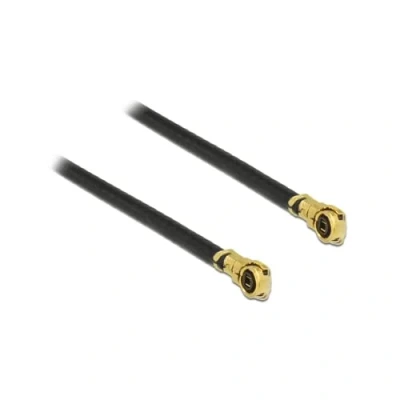

DeLOCK 89642 Koaxialkabel MHF IV/HSC MXHP32, 0,1 m, Schwarz, Gold (MHF gebogen, Gold)

MHF 4L (w) - MHF 4L (w) Kabel - Micro Coax (1,13 mm) - 50 Ohm Verwenden Sie dieses Kabel, um eine Verbindung zwischen Geräten und/oder Zubehör mit MHF 4 / MHF 4L Anschlüssen herzustellen. Eigenschaften: 50 Ohm Impedanz Micro Coax (1,13 mm) Kabel Kupferleiter geschirmtes Kabel vergoldete Kontakte MHF Stecker MHF Stecker, auch bekannt als Hirose U.FL / W.FL, I-PEX MHF, AMC, HSC oder UMCC Stecker, sind kleine 50 Ohm RF-Steckverbinder für hohe Frequenzen (bis zu 6 GHz). Diese Stecker wurden von der Hirose Electric Group, I-PEX und anderen entwickelt. MHF Stecker werden häufig in Situationen eingesetzt, in denen der Platz begrenzt ist und ein möglichst kleiner Stecker gewünscht wird. Zum Beispiel in Laptops, Smartphones, Tablets und anderen kleineren Systemen zur Verbindung der Wi-Fi Antenne. Ebenso wird dieser Anschluss in (tragbaren) Geräten zur Verbindung der GPS Antenne verwendet. Der Anschluss ist nicht für häufiges An- und Abstecken ausgelegt, dies ist nur wenige Male möglich, danach ist ein Austausch erforderlich. Der einzusteckende Stecker ist immer weiblich, da der Anschluss am Gerät immer männlich ist. Verschiedene Arten von MHF Steckern: MHF I / MHF 1: Höhe = 2,5 mm / Kabel: Micro Coax 0,81 mm, 1,13 mm, 1,32 mm oder 1,37 mm MHF II / MHF 2: Höhe = 2,0 mm / Kabel: Micro Coax 0,81 mm oder 1,13 mm MHF III / MHF 3: Höhe = 1,5 mm / Kabel: Micro Coax 0,81 mm oder 1,13 mm MHF IV / MHF 4: Höhe = 1,2 mm / Kabel: Micro Coax 0,81 mm MHF IV L / MHF 4L: Höhe = 1,4 mm / Kabel: Micro Coax 1,13 mm oder 1,37 mm MHF I (MHF1) Stecker Der MHF I Stecker hat eine Höhe von 2,5 mm. Der MHF I Stecker ist kompatibel mit: Hirose U.FL Stecker U.FL-LP-040 Hirose U.FL Stecker U.FL-LP-068 Hirose U.FL Stecker U.FL-LP-066 Hirose U.FL Stecker U.FL-LP-088 Sunridge MCBG Stecker MCBG#68 Sunridge MCBG Stecker MCBG#59 I-PEX P/N 20278-112R-08 / 0,81 mm Micro Coax (0-6 GHz) I-PEX P/N 20278-112R-13 / 1,13 mm Micro Coax (0-6 GHz) I-PEX P/N 20278-112R-32 / 1,32 mm Micro Coax (0-6 GHz) I-PEX P/N 20278-112R-37 / 1,37 mm Micro Coax (0-6 GHz) MHF II (MHF2) Stecker Der MHF II Stecker hat eine Höhe von 2 mm. Der MHF II Stecker ist kompatibel mit: Hirose U.FL Stecker U.FL-LP(V)-040 Sunridge MCBG2 Stecker MCBG2#68 I-PEX P/N 20311-011R-08 / 0,81 mm Micro Coax (0-6 GHz) I-PEX P/N 20311-011R-08 / 1,13 mm Micro Coax (0-5 GHz) MHF III (MHF3) Stecker Der MHF III Stecker hat eine Höhe von 1,5 mm. Der MHF III Stecker ist kompatibel mit: Hirose W.FL Stecker W.FL-LP-040 Sunridge MCD Stecker MCD#60 / MCD#68 I-PEX P/N 20367-001R / 0,81 mm Micro Coax (0-6 GHz) I-PEX P/N 20367-001R / 1,13 mm Micro Coax (0-5 GHz) MHF IV (MHF4 / MHF 4L) Stecker Der MHF 4 Stecker hat eine Höhe von 1,2 mm (MHF 4) oder 1,4 mm (MHF 4L). Der MHF 4 Stecker ist kompatibel mit: Murata HSC Stecker MHXP32 I-PEX P/N 20448-001R-08 / 0,81 mm Micro Coax (0-6 GHz) Technische Daten MHF 4L (w) - MHF 4L (w) Kabel - Micro Coax (1,13 mm) - 50 Ohm Stecker: MHF 4L (weiblich) - MHF 4L (weiblich) Steckerausführung: gewinkelter MHF - gewinkelter MHF Kabeltyp: Micro Coax (1,13 mm) Leiterart: Kupfer (CU) Impedanz: 50 Ohm Dämpfung pro Meter: 3,2 dB @ 2,4 GHz minimale Biegeradius: 4,5 mm Kabeldurchmesser: 1,13 mm geschirmtes Kabel vergoldete Kontakte Anwendung: Anschluss von Antennen (z.B. Wi-Fi, GPS etc.) an Notebooks, Smartphones, Tablets und andere kleine (tragbare) Geräte Lieferumfang: 1 Kabel Konformität: RoHS Farbe: Schwarz Garantie: 2 Jahre

DeLOCK 89642 Anschluss 1: MHF IV/HSC MXHP32. Anschluss 2: MHF IV/HSC MXHP32. Formfaktor des Steckers: Kurve. Kabellänge: 0,1 m. Farbe: Schwarz. Gold. Impedanz: 50 Ohm. Menge: 1 Stück. Verpackungsart: Beutel aus Polyethylen.
