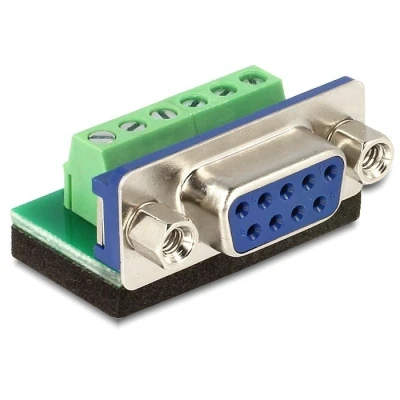

DeLock Sub D 9 Polig Terminalblock Adapter

Serieller RS232 Anschluss 9-poliger SUB-D (w) - 6-poliges Terminal Block / Schrauben Verwenden Sie diesen 9-poligen RS-232 Datenanschluss, um ein Kabel oder Gerät mit einem 9-poligen SUB-D Stecker auszustatten. Der Anschluss wird mittels Schrauben am Kabel befestigt. Terminal Block Ein Terminal Block Anschluss ist ideal für Hobby- oder Testanwendungen. Der Anschluss ist mehrfach verwendbar und lässt sich einfach an einem Kabel befestigen. SUB-D Anschlüsse SUB-D Anschlüsse, auch D-Sub oder D-Subminiatur genannt, sind weit verbreitete Steckverbindungen, die vor allem in Computern eingesetzt werden. Der Begriff Miniatur war zur Zeit der Einführung passend, heute handelt es sich um relativ große Anschlüsse. SUB-D Anschlüsse verfügen über ein eigenes Nummerierungssystem, beginnen immer mit dem Buchstaben „D“, gefolgt vom Steckercode mit der genauen Anzahl der Pins. SUB-D Anschlüsse sind mit 9 Pins (=E), 15 Pins (=A), 25 Pins (=B), 37 Pins (=C) und 50 Pins (=D) erhältlich. Danach folgt ein „M“ für Male (männlich) oder „F“ für Female (weiblich). Ein DB25M ist somit ein männlicher 25-poliger SUB-D Anschluss, während ein DA15M ein 15-poliger SUB-D Stecker ist. USB zu seriell Falls Ihr System keinen seriellen Anschluss besitzt, können Sie einen USB-Port in einen seriellen Anschluss umwandeln. Verwenden Sie hierfür einen USB-zu-Seriell Konverter. RS-232 Pinbelegung Ursprünglich verfügte der RS-232 Anschluss über 25 Pins, um auch einen sekundären RS-232 Kommunikationskanal zu übertragen. Heutzutage findet man in der Praxis fast ausschließlich 9-polige RS-232 Anschlüsse. Die Pinbelegung nach dem RS-232 Standard ist wie folgt: Pins 1 bis 5 (oben von links nach rechts): 1= Data Carrier Detect (DCD) 2= Received Data (RXD) 3= Transmit Data (TXD) 4= Data Terminal Ready / Data Transmit (DTR) 5= Signal Ground (GND) Pins 6 bis 9 (unten von links nach rechts): 6= Data Set Ready (DSR) 7= Request To Send (RTS) 8= Clear To Send (CTS) 9= Ring Indicator (RI) Schutzleiter (Außenseite) Technische Daten Serieller RS232 Anschluss 9-poliger SUB-D (w) - 6-poliges Terminal Block / Schrauben Anschlüsse: 9-poliger SUB-D (weiblich) - Terminal Block 6-polig Anschlussart: seriell (RS-232) Ausführung: gerader Stecker Befestigung: Schrauben maximale Kabeldurchmesser: Ø = 3,81 mm Unterseite mit Isolierung und Anti-Rutsch-Pad Abmessungen (L x B x H): 32 x 22,5 x 11 mm Lieferumfang: 1 Anschluss Konformität: RoHS Farbe: Grau Garantie: 2 Jahre

Anschluss 1:Sub-D 9pAnschluss 2:6pSteckverbinder 1 Geschlecht:WeiblichProduktfarbe:Schwarz, Blau, Grün, SilberBreite:32 mmTiefe:22,5 mmHöhe:11 mmVerpackungsart:Polybag - Schnelle Verdrahtung offener Kabelenden - Rutschfestes, isolierendes Pad - Kompakte Bauform für begrenzten Raum - Robuste Verbindung zu Steuergeräten - Flexibler Einsatz in der Industrie - Sichere Datenübertragung Dieser Seriell zu Terminalblock Adapter ist für spezielle Industrieanwendungen geeignet, z.B. zum Anschluss einzelner Kabelstränge mit offenen Kabelenden. Spezifikation - Anschlüsse: - Seriell D-Sub 9 Pin Buchse - 6 Pin Terminalblock - Unterseite mit isolierendem, rutschfestem Pad - Pitch 3.81 - Maße (LxBxH): ca. 31 x 22,5 x 11 mm Systemvoraussetzungen - Einen freien D-Sub 9 Pin Stecker Packungsinhalt - Adapter Verpackung - Wiederverschließbare Tüte Kurzinfo: DeLOCK - Serieller Adapter - DB-9 (W) - 6-poliger Anschlussblock Gruppe System- & Stromkabel Hersteller DeLOCK Hersteller Art. Nr. 65498 Modell EAN/UPC 4043619654987 Produktbeschreibung: DeLOCK
