Dino PV Heizstab Regelung für Warmwasser mit Photovoltaik

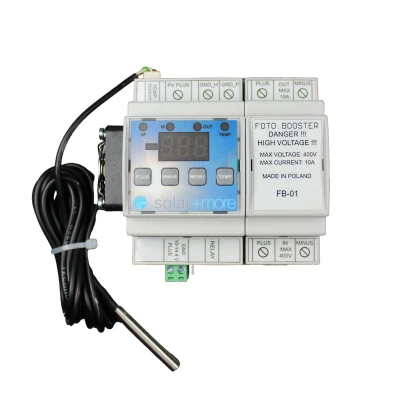

Dino PV Heat PWM MPPT Regelung zur ansteuerung eines E-Heizstabes Die Regelung dient zur Ansteuerung einer Heizpatrone die mitels PV Modulen versorgt wird. Durch Änderung PV Last bzw. des PMW-Füllfaktors, in Verbindung mit dem Kondensatormodul als aktive Belastung. Dadurch können die PV Module am MPPT-Punkt, d. h. mit dem höchsten Leistungsfaktor, betrieben werden. Voraussetzung für den ordnungsgemäßen Betrieb und höchste Energieerträge ist die Sicherstellung der richtigen Last für den Regler. Das Heizelement am Regler sollte an die PV-Module angepasst werden. Das bedeutet das die Nennleistung und Spannung, der MPPT-Spannung PV-Module entspricht. Grundsätzlich geht es darum, dass der Regler ein Element darstellt, das bei unzureichender Sonneneinstrahlung Der Regler selbst ist nichts anderes als ein sehr schnelles SSR-Relais, das mit einem Kondensatormodul ausgerüstet sein muss, um die Paneele entsprechend zu belasten. Ohne Kondensatormodul wirkt der Regler wie ein normaler Thermostat, der beim Einschalten maximal belastet oder
