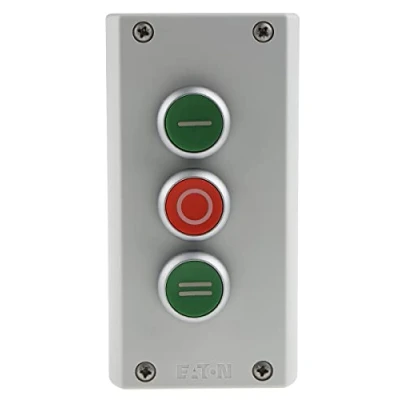

Eaton 216532 Drucktaster - 3 Schließer + Öffner - Aufbau

Dieses Produkt kombiniert eine kompakte Drucktaster-Steuerstation mit robuster Bauweise und vielseitigen Anschlussmöglichkeiten. Es ist ausgelegt für anspruchsvolle Schalteranwendungen und bietet drei Befehlsstellen sowie drei Drucktaster. Das Gehäuse besteht aus Kunststoff und verfügt über eine graue Oberseite. Die Steuerstation ist geeignet, verschiedene Schaltkreise zuverlässig zu steuern, wobei die Kontakte als Schließer und Öffner jeweils zwei Stück betragen. Mit Schutzarten von IP67/IP69K erfüllt es hohe Anforderungen an Staub- und Wasserschutz, während die Kompatibilität mit Normen wie IEC/EN 60947 und VDE 0660 eine sichere Einordnung ermöglicht. Die Einbaulage ist beliebig, und die elementaren Abmessungen umfassen eine Frontabmessung von 153 x 80 mm. Die relevanten Versorgungsspannungen umfassen Gleichspannung von 24 bis 220 V sowie Wechselspannungen von 115 bis 500 V bei 50 Hz bzw. 60 Hz. Die Abmessungen und technischen Werte ergänzen sich durch die Zwangsöffnungswege sowie einschlägige Sicherheits- bzw. Anwendungsparameter. Dekoration ist nicht im Lieferumfang enthalten.

Technische Merkmale

• Befehlsstellen: 3
• Drucktaster: 3
• NOT-AUS: Nein
• DC-Steuerspannung: 24–220 V
• AC 50 Hz/60 Hz Steuerspannung: 115–500 V
• Gehäusewerkstoff: Kunststoff

Abmessungen und Schutz

Zwangsöffnungsweg: 4,8 mm (Maximalweg 5,7 mm), Mindestkraft 15 N. Frontabmessung: 153 x 80 mm. Normen: IEC/EN 60947, VDE 0660. Einbaulage: beliebig. Schutzart: IP67/IP69K; NEMA 4X. Farbe Gehäuseoberteil: grau. Dekoration nicht im Lieferumfang enthalten.
