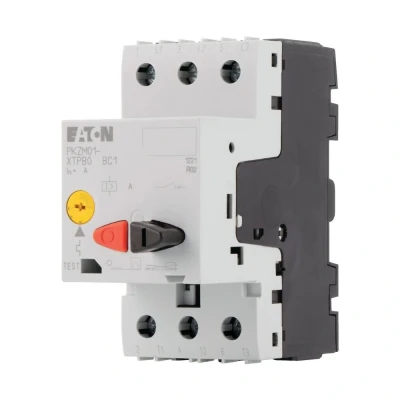

Eaton PKZM01-10 Motorschutzschalter - 278484

Der PKZM01 Motorschutzschalter ist ein kompaktes 3-poliges Schutzgerät zur Absicherung von elektrischen Antrieben in Niederspannung. Er verfügt über einen einstellbaren Überlast- und einen unverzögerten Kurzschlussauslöser, ist phasenausfallempfindlich und eignet sich für Schraub- und Schnappmontage. Das Gerät hat eine Bemessungsbetriebs- spannung von bis zu 690 V und eine Schutzart IP20, wodurch es sich für mechanisch geschlossene Schaltfelder eignet. Mit einer Kappen-Einbaumaß von 45 mm lässt es sich platzsparend in den Schaltschrank integrieren. Als Baustein in der Motorsteuerung bietet der Schutzschalter bei AC-3-Betrieb eine Leistung von bis zu 2,2 kW bei 230 V und 4 kW bei 400 V. Optionales Zubehör umfasst Hilfsschalter und Spannungsauslöser. Die Bauform ist als Einbaugerät vorgesehen, geeignet für Anwendungen, die eine kompakte, zuverlässige Absicherung von dreipoligen Motoren erfordern.

Technische Merkmale

• 3-poliger Motorschutzschalter PKZM01
• einstellbarer Überlast- und unverzögerter Kurzschlussauslöser
• phasenausfallempfindlich
• Schraub- und Schnappmontage
• Bemessungsbetriebs spannung 690 V; IP20
• AC-3: 230 V 2,2 kW; 400 V 4 kW

Montage und Abmessungen

Kappen-Einbaumaß 45 mm; Einbaugerät, Festeinbautechnik
