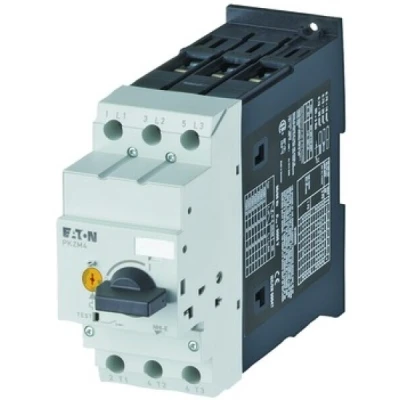

Eaton PKZM4-50 Motorschutzschalter 3-Polig 40-50A 222355

Der Motorschutzschalter PKZM4-50 ist ein dreipoliger Schutzschalter von Eaton, der sich für den Schutz von Motoren in IEC/EN60947-Anwendungen eignet. Er verfügt über einen einstellbaren Überlast- und einen unverzüglichen Kurzschlussauslöser, ist phasenausfallempfindlich und arbeitet mit thermomagnetischer Auslösetechnik. Die Baugröße PKZM4, Schraubanschluss und Drehknopfbetrieb kennzeichnen die Installationsart als Einbaugerät. Die Bemessungsbetriebsspannung beträgt 690 V; der Betriebstrom Iu liegt bei 50 A. Bei der Leistungsbewertung nach AC-3 ergeben sich 14 kW bei 230 V und 25 kW bei 400 V. Die Schutzart beträgt IP20. Die Abmessungen sind 140 mm Höhe, 55 mm Breite, 160 mm Tiefe. Das Gerät bietet eine einstellbare Überlast bis 50 A und eine unverzögerte Kurzschlussauslösung bis 775 A.

Eigenschaften

• 3-poliges Motorschutzschalter Baugröße PKZM4
• Einstellbereich Überlast: 40 bis 50 A
• Unverzügter Kurzschlussauslöser, Einstellbereich bis 775 A
• Phasenausfallempfindlich, thermomagnetische Auslösetechnik
• Bemessungsbetriebsspannung 690 V, Icu 50 kA

Technische Daten

• Iu: 50 A
• Betriebsspannung: 690 V
• Leistung AC-3: 230 V -> 14 kW
• Leistung AC-3: 400 V -> 25 kW
• Schutz IP20; Maße 140×55×160 mm
• Anschlussart Schraubanschluss; Drehknopfsteuerung
