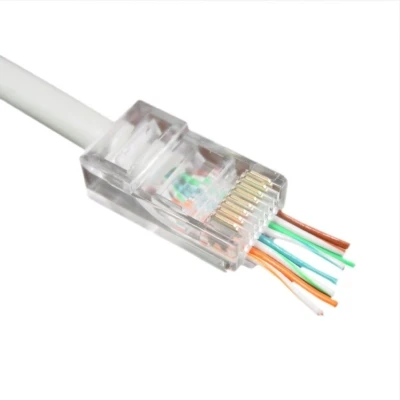

Gembird LC PTU 01/100, 8P8C RJ45, Transparent, U/UTP (UTP), 130 g, 100 Stück(e), 115 mm

RJ45 Crimp-Steckverbinder (UTP) mit Durchsteckmontage für CAT6 Netzwerkkabel (massiv/flexibel) Verwenden Sie diese RJ45 Crimp-Steckverbinder, um Ihre CAT6 Netzwerkkabel mit Steckverbindern auszustatten. Eigenschaften: geeignet für AWG24-27 Kabel mit massiven (solid) und flexiblen (stranded) Adern geeignet zur Befestigung an CAT6 Netzwerkkabeln geeignet für die Montage an ungeschirmten Kabeln (UTP) zur Befestigung wird eine RJ45 Crimpzange benötigt einfache Installation dank Durchsteckmontage Lieferumfang: 50 Stück (ohne Hülsen) EIA/TIA-568A und EIA/TIA-568B Es gibt zwei verschiedene Standards für Netzwerkkabel-Farbkodierungen, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) für die Belegung der Adern in einem RJ45-Steckverbinder oder an einer Wandsteckdose. Die Farbcode-Belegung ist wie folgt (siehe Foto bei diesem Artikel): 1 = Weiß-Orange 2 = Orange 3 = Weiß-Grün 4 = Blau 5 = Weiß-Blau 6 = Grün 7 = Weiß-Braun 8 = Braun Steckverbinder mit Durchsteckmontage Diese Steckverbinder sind sehr benutzerfreundlich und ermöglichen eine einfache und korrekte Befestigung am Kabel. So funktioniert es: Schieben Sie zuerst eine Hülse über das Kabel (nicht im Lieferumfang enthalten) und entfernen Sie anschließend etwa 5 cm der Kabelisolierung Trennen Sie die verdrillten Aderpaare auf, sodass Sie 8 einzelne Drähte erhalten, ordnen Sie diese in der richtigen Reihenfolge und schieben Sie sie gleichzeitig in den Steckverbinder Führen Sie die Kabel vollständig durch den Steckverbinder, sodass sie vorne wieder herauskommen, und achten Sie darauf, dass die Außenmantel des Kabels nahezu bündig am Steckverbinder anliegt Crimpen Sie den Steckverbinder nun mit einer Crimpzange Schneiden Sie mit einem scharfen Messer die überstehenden Kabel vorne am Steckverbinder ab Schieben Sie die Hülse über den Steckverbinder – der Steckverbinder ist nun einsatzbereit Tipp! Crimpzange für Steckverbinder mit Durchsteckmontage Es gibt jetzt auch eine Crimpzange speziell für Steckverbinder mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel vorne am Steckverbinder ab. Massive (solid) und flexible (stranded) Aderaufbau Der Unterschied zwischen massivem und flexiblem Aderaufbau liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei massivem Aufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- und Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Steckverbinder schwieriger ist. Beim flexiblen Aufbau bestehen die Adern aus verdrillten dünnen Kupferdrähten, die sich leichter an RJ45-Steckverbinder anpassen lassen. Außerdem ist ein Netzwerkkabel mit flexiblem Aufbau weniger steif. CAT6 Diese Steckverbinder entsprechen der CAT6-Spezifikation, was bedeutet, dass sie in Netzwerken mit bis zu 1000 Mbit/s (Gigabit-Netzwerke) eingesetzt werden können. Selbstverständlich sind diese Steckverbinder auch hervorragend für CAT5-Netzwerke (bis 100 Mbit/s) geeignet. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, CAT6 Kabel und Steckverbinder zu verwenden. UTP Diese Steckverbinder sind ungeschirmt und werden ausschließlich für ungeschirmte Netzwerkkabel empfohlen. Ein ungeschirmtes Netzwerkkabel wird als UTP (Unshielded Twisted Pair) oder U/UTP (Unshielded / Unshielded Twisted Pair) bezeichnet. Technische Daten RJ45 Crimp-Steckverbinder (UTP) mit Durchsteckmontage für CAT6 Netzwerkkabel (massiv/flexibel) geeignet für AWG24-27 Kabel mit massiven (solid) und flexiblen (stranded) Adern geeignet zur Befestigung an CAT6 Netzwerkkabeln geeignet für ungeschirmte Kabel (UTP) zur Befestigung wird eine RJ45 Crimpzange* benötigt einfache Installation dank Durchsteckmontage Lieferumfang: 100 Stück (ohne Hülsen) Farbe: transparent konform: RoHS Garantie: 2 Jahre *Tipp! Crimpzange für Steckverbinder mit Durchsteckmontage Es gibt jetzt auch eine Crimpzange speziell für Steckverbinder mit Durchsteckmontage. Diese schneidet beim Crimpen automatisch die überstehenden Kabel vorne am Steckverbinder ab.
