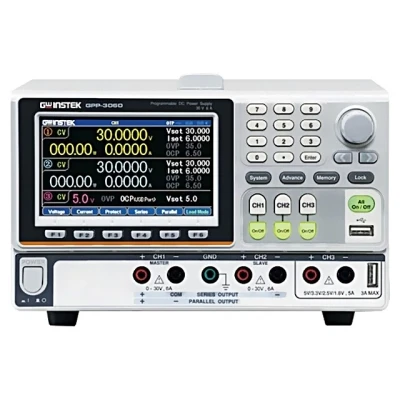

GW Instek GPP-3060 Labornetzteil

Das GW Instek GPP-3060 ist ein programmierbares DC-Netzgerät mit 3 Kanälen und einer Gesamtausgangsleistung von 385 W. Die ersten beiden Kanäle haben eine Ausgangsspannung von 0-30V und einen Ausgangsstrom von 0-6A. Der dritte Kanal hat eine Ausgangsspannung von 1,8/2,5/3,3/5 V und einen Ausgangsstrom von 5 A. Kanal 3 unterstützt zudem einen USB-Ausgang mit bis zu 5 V, 3 A. Das GPP-3060 hat eine hohe Programmauflösung von 1 mV/0,2 mA, eine Rückleseauflösung von 0,1 mV/0,1 mA und ein geringes Rauschen von ≤ 1 mVrms/≤ 2 mArms. Eine einzigartige Funktion des GPP-3060 ist der Verpolungsschutz, durch den die Stromversorgung vor falsch angeschlossenen Batterien geschützt wird. Das Netzgerät verfügt über eine interne Schaltung, die es ermöglicht, die ersten beiden Kanäle in Reihe oder parallel zu schalten, ohne dass eine zusätzliche Verkabelung erforderlich ist. Das Netzgerät verfügt über Standardschutzfunktionen wie OVP, OCP, OTP und OPP. OPP ist nur im Lastmodus verfügbar, und die OVP-, OCP- und OTP-Mechanismen sind durch das Hardwaredesign implementiert. Es verfügt über mehrere Anzeigemodi, darunter Ein- oder Mehrkanal-Einstellwerte, gemessene Werte und Wellenformanzeigen. Es ist auch möglich, Bedingungen festzulegen, um den Prüfling durch einen akustischen Alarm oder automatische Abschaltung der Stromversorgung zu schützen. Darüber hinaus verfügt dieses Netzgerät über eine Ausgangsschreiberfunktion, die Spannung/Strom im internen Speicher aufzeichnen kann. Das Ergebnis kann als eine EC- oder eine CSV-Datei gespeichert werden. Elektronische Last Der GW Instek GPP-3060 verfügt über eine Lastfunktion, mit der CH1 und CH2 als Last verwendet werden können. CH1 und CH2 können zusammen eine maximale Leistung von 50 W aufnehmen. Die Last kann im CV-, CC- und CR-Modus arbeiten. Darüber hinaus können beide Kanalfunktionen unabhängig voneinander gewählt werden, was die Verwendung von 2 Netzteilen, 1 Netzteil und 1 Last oder 2 Lasten ermöglicht. Die Lastfunktion der GPP-Serie schaltet nicht automatisch zwischen Last und Stromversorgung um. Übersicht der Modelle Die wichtigsten Unterschiede zwischen den Modellen der Serie GPP finden Sie in der nachstehenden Tabelle. Modell GPP-3060 GPP-6030 Kanäle CH1CH2CH3 CH1CH2CH3 Ausgangsspannung 0-30 V0-30 V0-5 V 0-60 V0-60 V0-5 V Ausgangsstrom 0-6 A0-6 A0-5 A 0-3 A0-3 A0-5 A Auflösung 1 mV / 0,2 mA 2 mV / 0,1 mA Preis {{widget type="productwidget/price" id_path="product/5472"}} {{widget type="productwidget/price" id_path="product/5473"}} Spezifikationen Spezifikationen der Stromversorgung Gesamtleistung385 W Ausgänge3 SpannungsbereichCH1: 0 - 30 V CH2: 0 - 30 V CH3: 0 - 5 V StrombereichCH1: 0 - 6 A CH2: 0 - 6 A CH3: 0 - 5 A Auflösung1 mV / 0,2 mA Welligkeit≤ 1 mVrms / ≤ 2 mArms Lastspezifikationen Gesamtleistung50 W Eingänge2 SpannungsbereichCH1: 1 V - 32 V CH2: 1 V - 32 V StrombereichCH1: 0 - 6,2 A CH2: 0 - 6,2 A WiderstandsbereichCH1: 1 Ω - 1 KΩ CH2: 1 Ω - 1 KΩ Auflösung10 mV / 0,1 mA / 1 Ω SchutzOCP, OVP, OTP, OPP (nur im Lastmodus) SchnittstellenUSB-B, USB, LAN, RS232, erweiterte E/A-Option Anzeige 4,3" TFT LCD Abmessungen213 x 145 x 362 mm Gewicht10 kg Optionen GPIB Mit dieser Option werden die Netzteile der GPP-Serie um einen GPIB-Anschluss erweitert. Diese Option wird vom Hersteller installiert. {{widget type="productwidget/show" anchor_text="GPIB" span="3" template="elecode/productwidget/show.phtml" id_path="product/2721"}} Zubehör Das GPP-3060 Netzgerät wird mit folgendem Zubehör geliefert: Netzkabel GTL-204A Messleitung 3x GTL-201A Messleitung Erklärung zur rückführbaren Kalibrierung Vor-und NachteileLastfunktionalitätMax. 50 W LastDownloadsGW Instek GPP-3060/6030 datasheet (615.82 KB)Download GPP-6030/3060/3650 User Manual (3.24 MB)Download DTC sample (126.04 KB)Download
