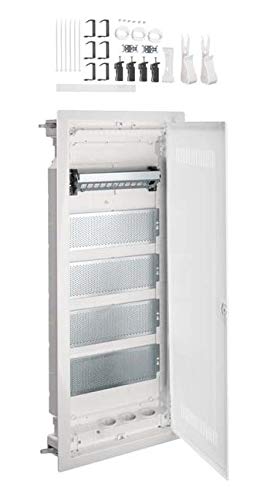

Hager Hohlwandverteiler Volta - 5-Reihig für Multimedia VH60WWH

Der Hohlwandverteiler volta ist ein Installationskleinverteiler aus Kunststoff, der nach DIN VDE 61439-3 gefertigt ist und sich für den Einsatz in Wohngebäuden nach DIN 18015 eignet. Er ist für den Einbau von schutzisolierten VDI Komponenten vorgesehen und bietet die Schutzart IP30 sowie Schutzklasse II. Das Gehäuse besteht aus einem Kunststoff-Mauerkasten mit integriertem Leitungsabfang und einem ausbrechbaren Leitungseinführungsschieber mit Schnappbefestigung. Eine Wasserwaage ist integriert. Die Hohlwandbefestigung erfolgt mittels Schnellfixierungshebel, der seitlich oder oben und unten montierbar ist. Der verdrehbare Blendrahmen verfügt über eine Lüftungstür aus Stahlblech mit geschlitztem Kunststoffeinsatz zur Verbesserung des WLAN-Signals. Die Tür ist frontbündig mit innenliegenden handbedienbaren Scharnieren ausgestattet und besitzt einen selbsttätig zurückklappenden Griff mit frontbündiger Griffmulde. Der Türanschlag kann rechts oder links ohne Demontage des Blendrahmens gewechselt werden. Im oberen Anschlussraum sind ein Patch Panel und eine isolierte DIN-Hutschiene zur Aufnahme verschiedener Kommunikationsmodule vorhanden. Für den Funktionspotentialausgleich sind zwei Schraubbefestigungen am Patch Panel angebracht. Beschriftungsmöglichkeiten sind mit beiliegenden Bezeichnungsstreifen gegeben. Vormontierte gelochte Montageplatten aus verzinktem Stahlblech mit 3,2 Millimeter Lochung sind eingebaut. Ein Universalhaltebügel ermöglicht die schraublose Befestigung von VDI-Komponenten direkt auf dem Lochblech. Im unteren Anschlussraum befindet sich eine dreifach Schutzkontaktsteckdose, die um 90 Grad drehbar ist und direkt über eine Anschlussklemme anschließbar ist. Die Steckdosen sind mit einer beiliegenden Schutzkontaktabdeckung zur Einhaltung der Schutzklasse II ausgestattet. Ein Überspannungsschutzmodul Typ 3 kann direkt angeschlossen werden, ist jedoch nicht enthalten.

Eigenschaften - Multimedia, volta, HWV, 5-reihig, mit geschlitzter Kunststofftür- Installationskleinverteiler Hohlwand aus Kunststoff, nach DIN VDE 61439-3, geeignet zum Einsatz in Wohngebäuden nach DIN 18015 und zum Einbau von schutzisolierten VDI Komponenten- Schutzart IP30, Schutzklasse II schutzisoliert- Bestehend aus: Kunststoff-Mauerkasten mit serienmäßigem Leitungsabfang und ausbrechbarem Leitungseinführungsschieber mit Schnappbefestigung, integrierter Wasserwaage- Hohlwandbefestigung mit Schnellfixierungshebel, seitlich oder oben/unten montierbar- Verdrehbarer Blendrahmen mit Lüftungstür aus Stahlblech mit geschlitztem Kunststoffeinsatz für ein besseres WLAN-Signal, pulverbeschichtet und eingebrannt, mit 15 mm Putzausgleich- Lüftungstür, frontbündig mit innenliegenden handbedienbaren Scharnieren- Türverschluss mit frontbündiger Griffmulde und selbsttätig zurückklappendem Griff- Türanschlag rechts oder links ohne Blendrahmen-Demontage- Oberer Anschlussraum: Patch Panel und DIN-Hutschiene isoliert aufgerastet zur Aufnahm
