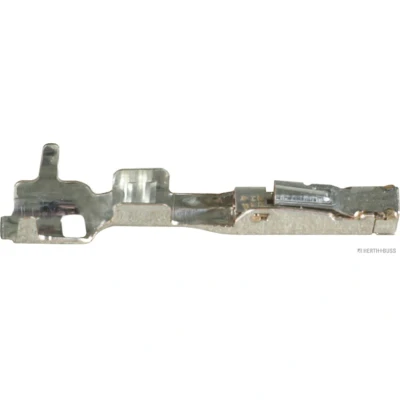

Herth+Buss Elparts 50253465 Crimpverbinder

Dieser Crimpverbinder von HERTH+BUSS ELPARTS mit der Herstellernummer 50253465 ist für den Querschnitt 0,75 mm² geeignet und bietet eine robuste Kupfer-Zinn- bzw. Zinn-Grundlegierung. Die Lamellen bestehen aus Kupfer-Beryllium mit Silberbeschichtung, die Kontaktfläche ist versilbert. Der Verbinder verfügt über eine Flachsteckhülse, eine Steckbreite von 1,2 mm und eine Steckhöhe von 0,6 mm. Er ist für eine Betriebstemperatur bis 170 °C freigegeben und erreicht eine Strombelastbarkeit von 24 A bei 20 °C bzw. 19 A bei 80 °C. Mit einer Kontaktanzahl von vier Zonen (4) wird eine zuverlässige Verbindung gewährleistet. Das Bauteil ist unter anderem für verschiedene Motortypen-Varianten vorgesehen und trägt die Bezeichnung HERTH+BUSS ELPARTS 50253465. Die Bauteilbeschreibung umfasst außerdem die Nenn-Kontaktkraft von 60 N.

Technische Merkmale

• Material Grundkörper: CuSn/Sn
• Lamellenmaterial: CuBe/Ag
• Oberfläche: versilbert
• Querschnitt bis: 1 mm²
• Querschnitt von: 0,75 mm²
• Steckbreite: 1,2 mm
• Steckerausführung: Flachsteckhülse
• Steckhöhe: 0,6 mm
• Strombelastbarkeit 20 °C: 24 A
• Strombelastbarkeit 80 °C: 19 A
• Temperaturbereich bis: 170 °C
• Anzahl Kontaktzonen: 4
• Kontakthaltekraft: 60 N
• Hersteller: HERTH+BUSS ELPARTS
• Herstellernummer: 50253465
