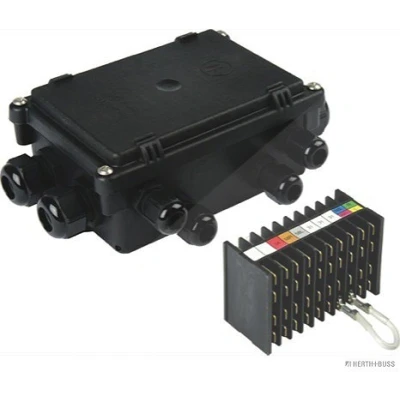

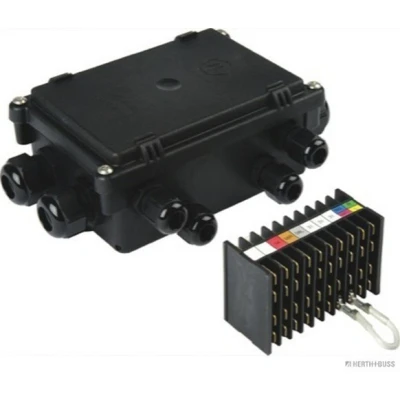

Herth+Buss Elparts Kabelverbindungsdose 50290027

Die Kabelverbindungsdose 50290027 von HERTH+BUSS ELPARTS ist eine 12-polige Verbindungslösung mit einer Anschlusstechnik aus 8x4 + 3x8 + 1x20. Sie bietet Platz für insgesamt 76 Anschlüsse und ist in einem Gehäuse mit Kunststoff-Deckel untergebracht. Das Gehäuse besteht aus PA (Polyamid) und trägt die Schutzart IP 69K, wodurch sie besonders widerstandsfähig gegen Wasser und Staub ist. Die Dose ist für den Einsatz im Fahrzeugbereich geeignet und erfüllt ADR/GGVS-geprüfte Zulassungen. Technische Abmessungen ermöglichen eine kompakte Integration: Breite 158 mm, Höhe 63 mm, Tiefe 99 mm. Die Montage erfolgt über Flachsteckanschlüsse und zwei Befestigungsbohrungen mit einem Bohrungsdurchmesser von 5,5 mm. Hinweis: Die Anschlüsse verteilen sich auf 12 Polen. Die Gewindeanschlüsse umfassen 1 x M25 x 1,5, 3 x M20 x 1,5 und 8 x M16 x 1,5."

Technische Merkmale

• Pol-Anzahl: 12
• Anschlussanzahl: 76
• Anschlusstechnik: 8x4 + 3x8 + 1x20
• Montageart: Flachsteckanschluß
• Anzahl der Bohrungen: 2
• Bohrung-Ø: 5,5 mm
• Abstand der Befestigungsbohrungen: 150 mm
• Gehäusetyp: Gehäuse mit Kunststoff-Deckel
• Material: PA (Polyamid)
• Schutzart: IP 69K
• Gehäusemaße: Breite 158 mm, Höhe 63 mm, Tiefe 99 mm
• Anschlussgewinde 1: 1 x M25 x 1,5
• Anschlussgewinde 2: 3 x M20 x 1,5
• Anschlussgewinde 3: 8 x M16 x 1,5
• Zulassungsart: ADR/GGVS-geprüft

Hinweis: ADR/GGVS-geprüft.
