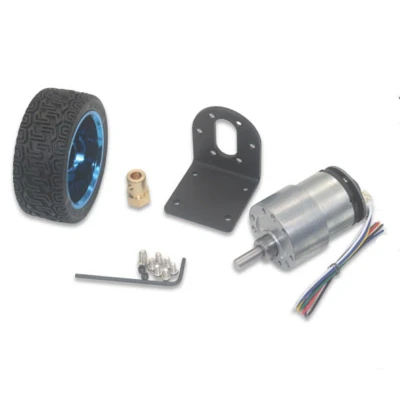

JGA25 370 Encoder Getriebemotor Kit 12V 12RPM mit Rad

Übersicht:Motor: JGA25-370Spannung: 12 V DCLeerlaufdrehzahl (U/min): 12 RPM, Drehzahl: 9 RPMLeerlaufstrom: 0,07 A, Strom: 0,3 ADrehmoment: 9,7 kg/cm (bei Spannungszufuhr)Wellendurchmesser: 4 mm (3,45 mm)Reifendurchmesser: ca. 67 mmMotorgewicht: 91 gGröße L (siehe Zeichnung): 27 mmEncoder-VerbindungRoter Draht – positive Stromversorgung des Motors (+). Wenn die Polarität (Plus/Minus) vertauscht wird, ändert sich die Drehrichtung des Motors.Weißer Draht – negative Stromversorgung des Motors (-). Auch hier ändert sich die Drehrichtung, wenn die Polarität vertauscht wird.Gelber Draht – Signalrückmeldung A (11 Pulse pro Umdrehung)Grüner Draht – Signalrückmeldung B (11 Pulse pro Umdrehung)Blauer Draht – positive Stromversorgung des Encoders (+), Spannung zwischen 3,3 und 5 V. Hier muss unbedingt die korrekte Polarität beachtet werden.Schwarzer Draht – negative Stromversorgung des Encoders (-)Ausgangssignal: Rechteckwelle (Standard)Stromversorgung für den Encoder: 3,3 V-5VArbeitstemperaturbereich: - 40 ℃ - 120 ℃ Lieferumfang:1x JGA25
