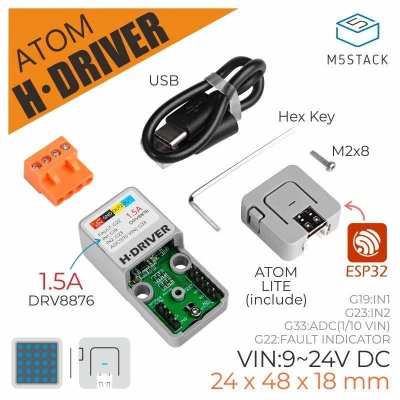

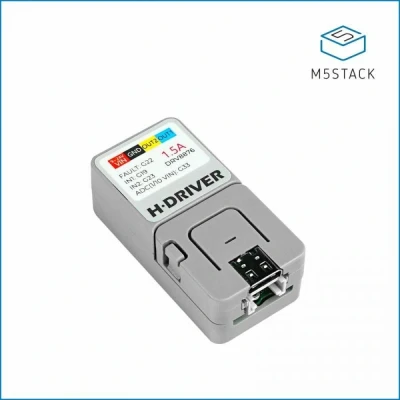

M5Stack ATOM H Bridge Treiber Kit (DRV8876)

ATOM HDriver ist ein H-Brückenmotortreiber Zubehör für M5Atom. Es integriert den DRV8876 Motortreiberchip, der den Spannungseingang 9-24V / DC unterstützt (Der Inline-DC / DC-Stromkreis versorgt das gesamte Gerät mit Strom, der ADC-Pin G33 ist direkt an den Spannungsregler angeschlossen und kann die Leistungsaufnahme jederzeit überwachen) Der Stromausgang beträgt 1,5 A, max 2A, Es kann für die Dc-Motordrehzahlregelung und die Vorwärts- und Rückwärtssteuerung verwendet werden. Der Treiber integriert N-Kanal-H-Brücke, Ladepumpenregler, Stromerkennung und -regelung, Stromproportionalausgang und Schutzschaltung (Schutzfunktionsintegration: Stromversorgung Unterspannungssperre (UVLO), Ladepumpenunterspannung (CPUV), Ausgangsüberspannung Strom (OCP) und Gerät über Temperatur (TSD), Fehlerzustände werden auch durch den FAULT Pin angezeigt). - N-Kanal-H-Brückenmotortreiber - Hohe Ausgangsstromfähigkeit: Ausgang 1,5A, Peak 2A – H-Brückensteuerungsmodi - 3,3-V-Logikeingänge - Spread-Spektrumtaktung für geringe elektromagnetische Interfe
