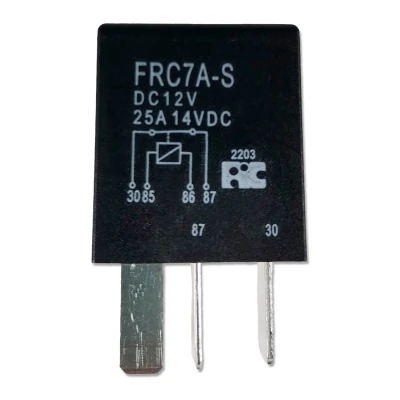

Mikro Relais 4-polig 12V 25A Schließer NO kompakt KFZ Industrie Automatisierung

Relais | Mikro | 4-polig | Schließer (NO) | 12V | 25A Typ: Relais, Schließerrelais, Trennrelais, NO-Relay, KFZ-RelaisRelaistyp: Schließer (NO)Kontaktkonfiguration: SPST-NONennspannung: 12VNennstrom: 25AAnzahl Kontakte: 4Spulenwiderstand: 120ΩKontaktwiderstand: 50mΩLeistungsaufnahme der Spule: 1,2WSpulenstrom: 100mAAnsprechzeit: 10msFreigabezeit: 7msMechanische Lebensdauer: ca. 10.000.000 SchaltzyklenElektrische Lebensdauer: ca. 100.000 SchaltzyklenBetriebstemperatur: –40°C bis +85°CAbmessungen (L×B×H): ca. 15,5×23×26 mmAnschluss: 2× Flachstecker 4,8 mm + 2× Flachstecker 6,3 mm Eigenschaften: Kompakte Bauform: Mikro-Relais mit nur 15,5×23×26 mm – ideal bei begrenztem BauraumSchließer-Funktion (NO): schnelle & zuverlässige Aktivierung von StromkreisenHohe Belastbarkeit: 25A Schaltleistung bei 12V – für leistungsstarke AnwendungenSchnelle Reaktionszeiten: Ansprechzeit 10ms, Freigabezeit 7ms – für dynamische SchaltungenLange Lebensdauer: bis zu 10 Millionen mechanische & 100.000 elektrische ZyklenUniverselle Anschlüsse: 4,8mm + 6,3mm Flachstecker – einfache Integration in Standardfassungen Anwendungsbereiche: KFZ-Elektrik: Steuerung von Verbrauchern im BordnetzNutzfahrzeuge & Landmaschinen: kompakte Schaltlösung mit hoher SchaltleistungIndustrielle Steuerungen: Maschinensteuerung & AutomatisierungAutomatisierungstechnik: für schnelle, zuverlässige SchaltprozesseElektronische Systeme: für kleine bis mittlere Schaltlasten in Steuergeräten Beschreibung: Dieses kompakte Mikro-Relais ist ideal für Anwendungen, bei denen Platzbedarf, Schaltleistung und Geschwindigkeit entscheidend sind. Mit seiner Schließer-Funktion (SPST-NO) und einer Nennstromfähigkeit von 25A bei 12V bietet es eine verlässliche Schaltlösung für Fahrzeuge, industrielle Steuerungen und Automatisierungssysteme. Die Kombination aus kurzen Reaktionszeiten (10ms Ansprechzeit, 7ms Freigabezeit), robustem Aufbau und universellen Flachsteckanschlüssen macht es vielseitig einsetzbar. Besonders in Umgebungen mit wechselnden Temperaturen oder hohen Zyklenzahlen bewährt sich das Relais durch seine hohe mechanische und elektrische Lebensdauer. Verwendungshinweise: Nur für den Einsatz in 12V-Gleichstromsystemen vorgesehenSpulenanschluss auf richtige Polarität prüfen (Pin 85 −, Pin 86 +)Geeignete Steckverbinder und Leitungsquerschnitte verwendenMontage in belüfteter Umgebung empfohlenEinbau nur durch geschultes Fachpersonal Kontaktbelegung: Pin 30: Eingangsspannung (geschalteter Plus)Pin 85: Spule – Masseanschluss (−)Pin 86: Spule – Steuerstromanschluss (+)Pin 87: Ausgangsspannung (Schaltkontakt, geschlossen nach Aktivierung) Sicherheits- & Warnhinweise: Nur innerhalb des angegebenen Spannungs- und Strombereichs verwendenVor Installation Spannungsfreiheit sicherstellenRelais nicht verpolen – Gefahr der BeschädigungVor Feuchtigkeit und direkter Hitze schützenVon Kindern fernhalten Lieferumfang: 1× Mikro Relais | 4-polig | Schließer (NO) | 12V | 25A
