Remko Wanddurchführung RKL 300-360 1613118 Klimageräte

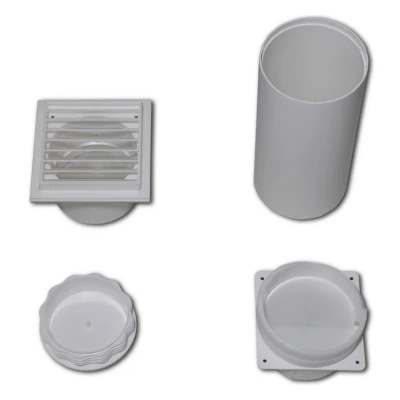

Einleitung Wanddurchführung, variabel für RKL 300 Eco und RKL 360 EcoHinweis:Eigenschaften - Für die Installation der Wanddurchführung wird eine Kernbohrung mit einem Durchmesser von 135 mm in der Außenwand benötigt.- Die maximale Wandstärke darf 480 mm betragen Bitte beachte: Dekoration nicht im Lieferumfang enthalten. Remko Wanddurchführung für Abluftschlauch mobile Klimaanlage Geeignet für Raumklimagerät RKL 300 und RKL 360 Installationsanweisung 1. Erstellen Sie ein Kernloch in der Außenwand (max. Wanddicke 480 mm) mit einem Durchmesser von mindestens 135 mm. Beachten Sie mögliche Versorgungsleitungen in diesem Bereich! 2. Setzen Sie das Schieberohr in den erstellten Wanddurchbruch so ein, dass sich das äußere Rohr (großer Durchmesser) auf der Wandinnenseite befindet. Um Kältebrücken zu vermeiden isolieren Sie das Teleskoprohr mit geeigneten Dämmmaterialien. 3. Mauern Sie das Schieberohr im Kernloch so ein, dass die Bündigkeit an beiden Wandseiten gegeben ist. 4. Befestigen Sie das Schutzgitter auf der Wandaußenseite mit 4

Die Wanddurchführung ist für die Klimageräte RKL 300 und RKL 360 geeignet Für die Installation der Wanddurchführung wird eine Kernbohrung mit einem Durchmesser von 135 mm in der Außenwand benötigt Im Lieferumfang ist eine Wanddurchführung enthalten
