S Conn cat. 6 LSA Connection Box

Kabel-eshop

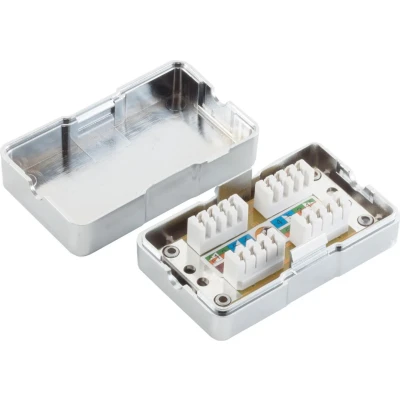

Verbindungsbox für F/UTP / S/FTP CAT6 Netzwerkkabel Verwenden Sie diesen Verbindungsadapter, um 2 Netzwerkkabel direkt zu koppeln. So können Sie größere Entfernungen überbrücken. Eigenschaften: zum Durchverbinden von CAT6 Netzwerkkabeln geeignet für geschirmte Kabel (S/FTP / F/UTP) zur Befestigung an AWG 22 - AWG 26 Netzwerkkabeln mit massiven (solid) Adern zur Befestigung des Kabels wird eine LSA-Zange benötigt entspricht der Spezifikation EIA/TIA 568A/B Lieferumfang: 1 Verbindungsbox zum Koppeln von 2 Kabeln RoHS-konform EIA/TIA-568A und EIA/TIA-568B Es gibt zwei verschiedene Standards für Netzwerkkabel-Farbkodierungen, nämlich EIA/TIA-568A und EIA/TIA-568B. In Europa ist die B-Variante (EIA/TIA-568B) der Standard. Verwenden Sie daher, sofern nicht ausdrücklich anders angegeben, immer die B-Variante (EIA/TIA-568B) zum Belegen der Adern in einem RJ45-Stecker oder an einer Wandsteckdose. Die Farbcode-Belegung ist wie folgt (siehe Foto bei diesem Artikel): 1 = Weiß-Orange 2 = Orange 3 = Weiß-Grün 4 = Blau 5 = Weiß-Blau 6 = Grün 7 = Weiß-Braun 8 = Braun Massive (solid) und flexible (stranded) Aderaufbauten Der Unterschied zwischen massivem und flexiblem Aderaufbau liegt in der Konstruktion der 8 Adern im Netzwerkkabel. Bei massivem Aufbau besteht jede Ader aus einem einzelnen Kupferdraht (für feste Installation). Das Kabel ist steifer, was die Verlegung in Rohren erleichtert und die Montage in Unterputz- oder Aufputzdosen verbessert. Nachteilig kann sein, dass die Montage an einem RJ45-Stecker etwas schwieriger ist. Beim flexiblen Aderaufbau bestehen die Adern aus verdrillten dünnen Kupferdrähten, die leichter an RJ45-Steckern zu montieren sind. Zudem ist ein Netzwerkkabel mit flexiblem Aderaufbau weniger steif. CAT6 Dieser Verbindungsadapter entspricht der CAT6-Spezifikation, was bedeutet, dass er in Netzwerken mit bis zu 1000 Mbit/s (Gigabit-Netzwerke) verwendet werden kann. Selbstverständlich ist dieser Verbinder auch hervorragend für CAT5-Netzwerke (bis 100 Mbit/s) geeignet. Da viele Anbieter in Deutschland immer höhere Internetgeschwindigkeiten anbieten, empfiehlt es sich, einen CAT6-Verbinder zu verwenden. S/FTP / F/UTP Dieses Verbindungsstück ist geschirmt und daher geeignet für die Verbindung von geschirmten Netzwerkkabeln (S/FTP und F/UTP). Diese Abschirmung verbessert Ihre Netzwerkverbindung deutlich im Vergleich zu UTP / U/UTP-Kabeln (Unshielded Twisted Pair – ungeschirmt). Um die Abschirmung aufrechtzuerhalten, muss die Abschirmung des Kabels ebenfalls durchverbunden werden. Technische Daten Verbindungsbox für F/UTP / S/FTP CAT6 Netzwerkkabel zum Durchverbinden von CAT6 Netzwerkkabeln geeignet für geschirmte Kabel (S/FTP / F/UTP) zur Befestigung an AWG 22 - AWG 26 Netzwerkkabeln mit massiven (solid) Adern zur Befestigung des Kabels wird eine LSA-Zange benötigt entspricht der Spezifikation EIA/TIA 568A/B Lieferumfang: 1 Verbindungsbox zum Koppeln von 2 Kabeln Farbe: Grau RoHS-konform Garantie: 2 Jahre

Kaufland

Technische Daten:Cat 6 VerbindungsmodulAnschlussdose ist perfekt geeignet für CAT.6 Netzwerkkabel, ATM- und MultimedianetzeÜbertragungsgeschwindigkeit bis zu 10/100/1000 Mbit/s (Gigabit-Ethernet)Betriebsfrequenzen bis 250 MHzAbwärtskompatibel zu anderen Übertragungsstandards: CAT.5e, CAT.5für AWG 24 – 22 Verlege-Kabel mit Adern-Durchmesser 1,0 – 1,6 mmunterstütztes Kabelaußendurchmesser: 5,0 – 9,0 mmKabelschellen-Sets für unterschiedliche Kabeldurchmesser werden mitgeliefertVerbinden / Reparieren von Ethernet (Netzwerk), Internet oder ISDN Kabelgeschirmtes Gehäuse (metallisiert, veredeltes Kunststoffgehäuse) Montageanleitung:Schneiden Sie ca. 45mm des Kabelmantels ab.Drehen Sie den Geflechtschirm zusammen und legen ihn über den Kabelmantel zurück sodass eine Kontaktfläche entsteht.Befestigen Sie die Kabel mit passenden Kabelschellen.Führen Sie die Kabeladern zu den LSA-Klemmen und kürzen die überschüssige Folienabschirmung der einzelnen Adernpaare. Beim Anschließen der Adernpaare ist darauf zu achten, die Paarschirme möglichst
