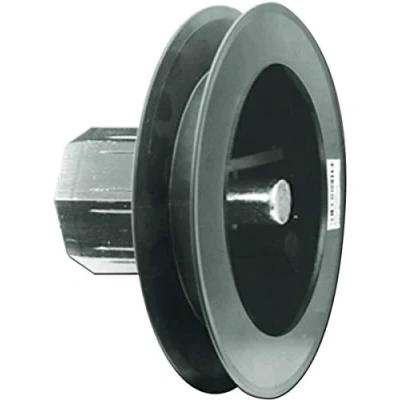

Schellenberg Rollladen-Gurtscheibe Mini - Durchmesser 10 cm - 81000

Die Rollladen-Gurtscheibe dient der geraden Führung und der sauberen Aufwicklung eines 14 mm breiten Rollladengurts. Sie ist für das Rollladensystem Mini konzipiert und eignet sich somit für Achtkantwellen mit einem Durchmesser von 40 mm. Der Durchmesser der Gurtscheibe beträgt 100 mm und sie besteht aus langlebigem Kunststoff, der sich für die tägliche Rollladenbedienung eignet. Die integrierte Walzenhülse verfügt über einen 10 mm Stahlbolzen, der für alle Schellenberg Wandlager des Mini-Systems geeignet ist. Die Gurtscheibe wird im Rollladenkasten montiert und auf der Rollladenwelle positioniert, sodass sie in einer geraden Linie zur Gurtführung steht. Danach wird sie mit einer Schraube fixiert und der Rollladengurt am Gurthaken eingehängt und aufgewickelt.

Sie ist speziell für den Einsatz im Rolladenkasten vorgesehen und sorgt dort für eine geradlinige Gurtführung sowie eine saubere Aufwicklung eines 14 mm breiten Gurtes.

Merkmale

• Kompatibel mit Rollladensystem Mini
• Gurtdurchmesser 14 mm
• Durchmesser 100 mm
• Integrierte Walzenhülse mit 10 mm Bolzen
• Achtkantwelle 40 mm Durchmesser

Nutzung

1. Gurtscheibe im Rolladenkasten montieren und auf der Achtkantwelle positionieren.
2. Ausrichtung sicherstellen, sodass sie in gerader Linie zur Gurtführung steht.
3. Schraube zur Fixierung verwenden.
4. Rollladengurt am Gurthaken eingehängt und aufgewickelt.
