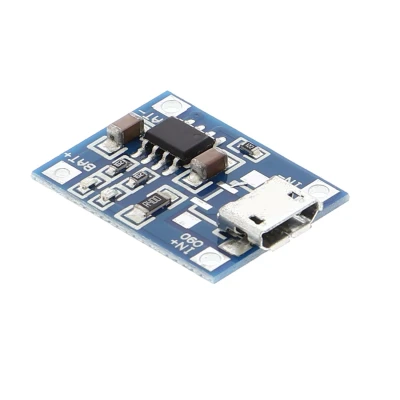

TP4056 Lithium Batterielademodul / Laderegler 1A, Micro USB

Das Modul TP4056 eignet sich zum Laden von kleineren Lithium-Akkus (z. B. von mobilen Geräten, Drohnen) und kann hierfür über den USB-Anschluss mit Strom versorgt werden.Übersicht:Lademethode: lineare LadungLadestrom: 100 – 1000 mA, einstellbarLadegenauigkeit: 1,5 %Eingangsspannung: 4,5 V – 5,5 VVolle Ladespannung: 4,2 VLadeanzeige: blaues Licht (rotes Licht leuchtet bei voller Ladung)Ladeeingangsschnittstelle: Micro-USBArbeitstemperatur: -10 Grad bis +85 GradGewicht: 1,8 gMaße: 23,3 x 17,3 x 3,4 mmHinweis: Die richtige Polariät beachten! Eine umgekehrte Verbindung des Eingangs hat zwar keine Auswirkungen auf den Chip, aber eine umgekehrte Verbindung des Ausgangs (Batterieende) lässt den Chip kurzschließen!Für erfahrene Anwender: Der maximale Ladestrom beträgt standardmäßig 1 Ampere. Man kann dies ändern, indem der Widerstand 1k2 (122) neben dem "IN-" Pad verändert wird. Die folgende Tabelle veranschaulicht Widerstand und Ladestrom:Widerstandmax. Stromstärke(mA)30KOhm5020KOhm7010KOhm1305KOhm2504KOhm3003KOhm4002KOhm5801.66KOh
