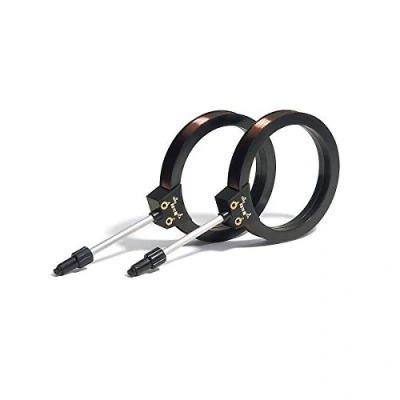

3B Scientific Physik Lehrmittel Helmholtz Spulenpaar D für Experimente mit Elektronenröhren der Serie von

Die Helmholtzspulen D dienen zur Erzeugung eines homogenen magnetische Feldes für Elektronenstrahlablenkungen. Sie sind speziell an die Anforderungen der Elektronenröhren der Serie D von 3B Scientific angepasst und werden beim Experimenteaufbau zusammen mit den Röhren im Röhrenhalter D (Art.-Nr.: 1008507) aufgebaut. Die Position der Spulen im Halter ist dabei so gewählt, das sich die Spulen in der sogenannten Helmholtz-Geometrie befinden. Hierdurch ist ein sehr homogenes Magnetfeld, im optimalen Spulenabstand und senkrecht zur Röhrenachse und zum Elektronenstrahl gewährleistet. Die zwei Luftspulen bestehen aus lackiertem Kupferdraht auf Kunststoff-Spulenkörper. Der isolierte Stativstab mit Kunststoffhülse dient zur Aufnahme in die Bohrungen des Röhrenhalters. Die Anschlüsse sind gekennzeichnet mit Anfang (A) und Ende (Z) der Wicklung. Windungszahl: je 320; Spulendurchmesser: ca. 136 mm; Stativstab: 145 mm x 8 mm Durchmesser; Belastbarkeit (Dauerbetrieb): 1,0 A; Belastbarkeit (Kurzzeitbetrieb, max. 10 min): 1,5 A; Belastbarkeit (Kurzzeitbetrieb, max. 3 min): 2,0 A; Wirkwiderstand: ca. 6,5 Ω; Anschlüsse: über 4-mm-Buchsen; Stativstab: 145 mm x 8 mm Durchmesser; Magnetische Flussdichte B in Helmholtz-Geometrie: B = k * I, mit k = ca. 4,2 mT/A , I = Stromstärke
