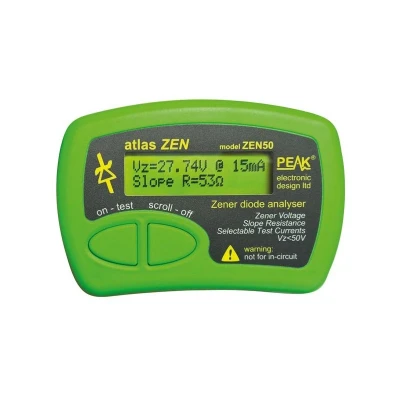

Peak Electronics Atlas ZEN50 Zenerdioden-Analysator

Der Atlas ZEN50 von Peak Electronics ist ein einzigartiges Instrument, das die Analyse von Komponenten ermöglicht, die bisher nur sehr schwer zu testen waren. Der ZEN50 kann Zenerdioden, Avalanche-Dioden, Transientenunterdrücker und sogar LEDs und LED-Ketten testen. Dazu erzeugt es kurze Stromimpulse (Amplitude vom Benutzer wählbar) mit Spannungen bis zu 50 V. Das Display des ZEN50 zeigt alle wichtigen Prüf- und Ausgangskenndaten an und gibt so einen guten Einblick in das zu prüfende Bauteil. Das Gerät wird mit einer einzigen AAA-Batterie mit langer Lebensdauer betrieben. Darüber hinaus zeichnet sich das Gerät durch ein extrem schlankes und kompaktes Design aus, das eine einfache Verwendung ermöglicht. Spezifikationen Zener-Spannungsbereich0,0 V - 50,0 V Nominale Prüfströme2 mA, 5 mA, 10 mA, 15 mA Eingestellte Testgenauigkeit±1%±0,2 mA, ±1%±40 mV, Bereich des Steigungswiderstands0 - 8000 Ω Genauigkeit der Widerstandsprüfungmax ±1%±10 Ω (abhängig von den Einstellungen) Messrate3 Hz Automatische Abschaltzeit60 s BatterieEinfach AAA Gewicht500 g Abmessungen103x70x20 mm Vor-und NachteileLange Lebensdauer mit einer AAA-BatterieWählbare PrüfströmeKontinuierliche MesswertanzeigeSchlankes und kompaktes DesignNicht geeignet für die Verwendung in einem StromkreisDownloadsPeak Atlas ZEN50 Datasheet (580.51 KB)Download Peak Atlas ZEN50 Manual (496.94 KB)Download
