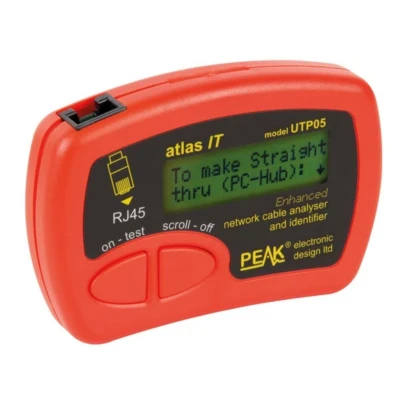

Peak Electronics UTP05 Atlas IT-Netzwerkkabelanalysator

Der Peak Electronics UTP05 Atlas IT Netzwerkkabelanalysator ist ein automatisches Gerät zur Analyse von Netzwerkkabeln der Kategorien 5, 5e und 6 mit einer Länge von bis zu 150 m. Er ermöglicht eine schnelle und präzise Identifizierung fehlerhafter Kabel. Das Gerät testet alle 8 Adern der Netzwerkkabel. Der Analysator bietet Funktionen wie die automatische Erkennung von Verbindungsmustern und die Identifizierung von Unterbrechungen. Das UTP05 ist sehr benutzerfreundlich: Schließen Sie einfach ein Ende Ihres Netzwerkkabels an den Analysator und das andere Ende an den Abschlusswiderstand an und drücken Sie die Testtaste. Außerdem wird alles übersichtlich auf einem LCD-Display (ohne Hintergrundbeleuchtung) angezeigt. Spezifikationen Kategorie der KabelKat. 5, 5e, 6 (UTP) VerbindungstypRJ45-Stecker oder -Buchse Getestete Leitungen8 Leitungen (Abschirmung nicht geprüft) Max. Länge des Prüfkabels150 m Prüfspannung±5 V in den offenen Stromkreis Prüfstrom±2,5 mA bei Kurzschluss Abmessungen103 x 70 x 20 mm Gewicht 580 g Zubehör Der Lieferumfang der UTP05 umfasst: 2x 12V Alkali-Batterien 2x Miniatur-Abschlusswiderstände 2x kurze Patchkabel 1x Transportkoffer DownloadsUTP05 user manual (739.79 KB)Download UTP05 datasheet (671.9 KB)Download
