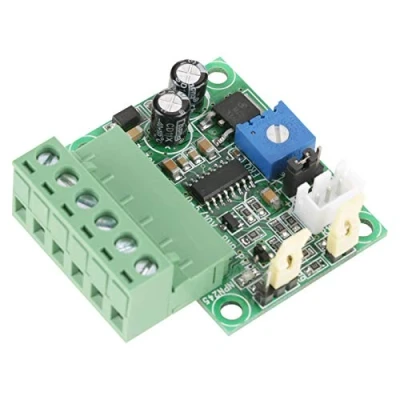

PUSOKEI 0 5V / 10V Analogeingangsspannung zu 100% PWM Signal 2KHZ 20KHZ Wandlermodul

DiEses Modul kann eine analoge Eingangsspannung von 0-5 V oder 0-10 V in ein PWM-Signal von 0-100% umwandeln. Der Frequenzbereich des PWM-Signals beträgt 2 kHz bis 20 kHz, Das Maximum beträgt 20 kHz, das Standardminimum beträgt 2 kHz pwm Motordrehzahlregler Motordrehzahlregler PWM Steuerung vorwärts rückwärts Schalter Die Standardfunktion wandelt 0-10 V in ein PWM-Signal von 0-100% 2 kHz um. Die Ausgangsfrequenz kann durch Einstellen des Potentiometers nach Bedarf eingestellt werden. Das PWM-Signal und die Spannung können ein direktes Verhältnis (positiver Phasenausgang) oder ein inverses Verhältnis (negativer Phasenausgang) sein. Es gibt zwei Arten von PWM-Signalen: PNP-PWM-Ausgang und NPN-PWM-Ausgang: Der PNP-PWM-Ausgang hat nur einen 5-V-Pegel, der NPN-PWM-Ausgang einen 5-V- und einen 24-V-Pegel -Anodenanschluss, 5V und 24V zwei Ebenen. Bei einem 24-V-Ausgangspegel wird eine 24-V-Stromversorgung benötigt. Für den PNP-PWM-Ausgang kann der Pegel nur 5 V betragen. Kann nur eine Common-Cathode-Verbindung verwenden und eine Verbindung zur MCU usw. herstellen. Die PWM-Ausgangssignalfrequenz ist innerhalb von 2 kHz bis 20 kHz einstellbar. Es gibt insgesamt 11 Positionen, die jeweils 2 kHz, 4 kHz, 6 kHz, 8 kHz, maximal 20 kHz entsprechen. Die Standardfrequenz beträgt 2 kHz. Wird für die Schnittstellenschaltung zur Steuerung der PWM-Motordrehzahl, die AD-Schnittstellenumwandlung für Instrumente und andere Anwendungen verwendet, bei denen Spannung in PWM-Signal umgewandelt werden muss.
